La información de este manual puede cambiar sin previo aviso y no puede entenderse como un compromiso por parte de ABB. ABB no se hace responsable de ningún error que pueda aparecer en este manual. Excepto en los casos en que se indica expresamente en este manual, ninguna parte del mismo debe entenderse como una garantía por parte de ABB por las pérdidas,...
2.5.3 Configuración de los orificios ..............2.5.4 Descripción general del Track Motion IRBT 4004/6004/7004 ......2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) ...................... 2.5.6 Posicionamiento de la plataforma ............... 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 ......

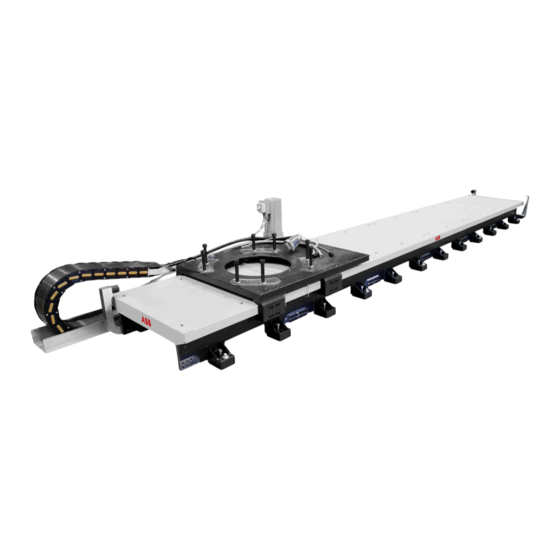

Ámbito del manual del producto En el manual se detallan todos los diseños y variantes de la IRBT 4004/6004/7004. Es posible que algunos diseños y variantes se hayan retirado de la oferta comercial y ya no puedan comprarse.
Referencias La documentación mencionada en el manual se enumera en la tabla siguiente. Nombre de documento ID de documento Manual del producto, repuestos - IRBT 4004/6004/7004 3HAC042864-005 Especificaciones del producto - IRBT 4004/6004/7004 3HEA802965-005 Manual de seguridad para el robot - Manipulador e IRC5 o controla-...
Página 12
Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) en la página • Cambiados/añadidos varios pares de apriete generales; consulte los valores actualizados en Uniones con tornillos en la página...
Página 13
Actualizado el diagrama de las arandelas de ajuste utilizadas para la alineación geométrica del track, consulte Alineación geométrica del Track Motion IRBT 4004/6004/7004 en la página • Se han eliminado del manual los circuitos de cableado y ahora sólo se incluyen los diagramas de circuitos, consulte las referen- cias en Diagramas de circuitos en la página...
Página 14
Inspección del cepillo en la página 166. • Añadida información adicional acerca de la trayectoria, consulte Alineación geométrica del Track Motion IRBT 4004/6004/7004 en la página • Añadida nueva sección acerca del almacenamiento de la cadena portacables, consulte Almacenamiento de la cadena portacables en la página...
Página 15
La sección es ahora válida también para IRBT 4004 y se ha añadido informa- ción en función de las instrucciones de montaje en producción.
Página 16
Se añadió información sobre tierra funcional en todo el manual. Publicado en la versión 20A. En esta versión se han hecho los siguientes cambios: • Max carga adicional permitida en IRBT 4004 corregida a 50 kg, consulte Carga máxima en la página •...
Documentación del producto Categorías de documentación de usuario de ABB Robotics La documentación de usuario de ABB Robotics está dividida en varias categorías. Esta lista se basa en el tipo de información contenida en los documentos, independientemente de si los productos son estándar u opcionales.
La información proporcionada en este manual en cuanto a la seguridad no constituye ninguna garantía por parte de ABB de que este robot industrial no cause lesiones ni daños incluso a pesar de que se sigan todas las instrucciones de seguridad.
Las actividades de solución de problemas en el controlador mientras el suministro de alimentación está activado solo deben ser realizadas por personal formado por ABB o ingenieros de campo de ABB. Debe realizarse una evaluación de riesgos para abordar los peligros específicos del robot y del sistema de robot.
Si el Track Motion IRBT 4004/6004/7004 está dañado, póngase en contacto con ABB. Contenido en la entrega De serie, el Track Motion IRBT 4004/6004/7004 incluye lo siguiente en el momento de la entrega: •...
Página 52
2 Instalación y puesta en servicio 2.4.2 Desembalaje Continuación Limpieza Antes del transporte, el Track Motion IRBT 4004/6004/7004 ha sido protegido contra la oxidación mediante una fina película de aceite aplicada antes del embalaje. La figura muestra las áreas prelubricadas. xx1100000696...
Antes de elevar el Track Motion IRBT 4004/6004/7004, retire siempre las placas de cubierta montadas previamente y que cubren las argollas de elevación. ¡AVISO! No intente nunca elevar el Track Motion IRBT 4004/6004/7004 si el carro no está en la posición central. Preparaciones antes de la elevación Acción...
No eleve en ningún caso el Track Motion IRBT 4004/6004/7004 en secciones con una longitud superior a los 9 metros. No eleve nunca el Track Motion IRBT 4004/6004/7004 con una grúa puente sin antes retirar las placas de cubierta. Argollas de elevación del Track Motion La construcción del Track Motion incorpora varias argollas de elevación.
Página 57
2 Instalación y puesta en servicio 2.4.4.2 Elevación y movimiento del Track Motion IRBT 4004/6004/7004 Continuación Zonas de elevación max 60 ° xx1100000698 ¡AVISO! No coloque nunca eslingas de elevación separadas con un ángulo entre ellas superior a los 60°.
Página 58
2 Instalación y puesta en servicio 2.4.4.2 Elevación y movimiento del Track Motion IRBT 4004/6004/7004 Continuación Elevación de entre 3 y 9 secciones La figura muestra las argollas del Track Motion IRBT 4004/6004/7004 en las que deben colocarse las eslingas de elevación. 1806 1806...
Página 59
2 Instalación y puesta en servicio 2.4.4.2 Elevación y movimiento del Track Motion IRBT 4004/6004/7004 Continuación Elevación con una carretilla elevadora Realice las operaciones siguientes para elevar el Track Motion IRBT 4004/6004/7004 con una carretilla elevadora. xx1100000712 Elevación con una grúa puente Realice las operaciones siguientes para elevar el Track Motion IRBT 4004/6004/7004 con una grúa puente.
Página 60
Continuación Movimiento del Track Motion mediante soportes de ruedas Eleve el IRBT 4004/6004/7004 de acuerdo con las instrucciones de elevación y coloque soportes de ruedas debajo de las placas de apoyo de la base. En función de la longitud del Track Motion, el número de soportes de ruedas varía. Consulte la tabla para más información.
Página 61
2 Instalación y puesta en servicio 2.4.4.2 Elevación y movimiento del Track Motion IRBT 4004/6004/7004 Continuación El tipo de soporte de ruedas y la colocación de los dos tipos se muestran en la figura y la tabla siguientes. xx1400002006 Longitud del Track Motion...
No eleve en ningún caso el Track Motion IRBT 4004/6004/7004 en secciones con una longitud superior a los 9 metros. No eleve nunca el Track Motion IRBT 4004/6004/7004 con una grúa puente sin antes retirar las placas de cubierta. Manual del producto - IRBT 4004/6004/7004 3HAC028506-005 Revisión: AB...
Descripción IRBT 4004 L=646 mm IRBT 6004/7004 L=841 mm Longitud de recorrido del IRBT 4004 = 2,9 m Longitud de recorrido del IRBT 6004/7004 = 2,7 m Continúa en la página siguiente Manual del producto - IRBT 4004/6004/7004 3HAC028506-005 Revisión: AB...
Página 64
IRBT 4004 L= 1200 mm IRBT 6004/7004 L= 1780 mm Longitud de recorrido del IRBT 4004 = 3700 mm Longitud de recorrido del IRBT 6004/7004 = 3300 mm Espacio necesario para la instalación de un track de un solo carro (estándar) Nota En estas tablas sólo se indica el espacio requerido por el propio Track Motion.
Página 68
Ejemplo: existen 6 secciones en un sistema de carro doble para una longitud de recorrido de 3,7 m (IRBT 4004). Por tanto, el espacio necesario, si usa una cadena portacables de Murrplastik, es: 1150 + (1000x6) + 1150 = 8300 mm.
Inclinación La base debe estar diseñada de forma que el Track Motion IRBT 4004/6004/7004 pueda ser montado con una inclinación no superior a 0,5 mm/m en la dirección del recorrido y 0,2 mm/m a través.
Se recomienda el uso de pernos químicos, fijándolos a la base de acero, para fijar el Track Motion IRBT 4004/6004/7004 al suelo. Sin embargo, los pernos de montaje no están incluidos en el suministro dado que deben ser elegidos en función del material del que esté...
2 Instalación y puesta en servicio 2.5.4 Descripción general del Track Motion IRBT 4004/6004/7004 2.5.4 Descripción general del Track Motion IRBT 4004/6004/7004 Contenido del Track Motion xx1100000714 Cremallera Guías lineales Motor Caja reductora Carro Cadena portacables Bandeja para cables Tope mecánico Placa de protección...
Página 82
2 Instalación y puesta en servicio 2.5.4 Descripción general del Track Motion IRBT 4004/6004/7004 Continuación Piezas que pueden dañarse fácilmente en el Track Motion No pise las ubicaciones marcadas en la figura ya que pueden dañarse fácilmente. xx1300000797 Manual del producto - IRBT 4004/6004/7004 3HAC028506-005 Revisión: AB...
2 Instalación y puesta en servicio 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) Ensamblaje del Track Motion El Track Motion se entrega como una unidad completa de hasta 9 metros.
Página 84
2 Instalación y puesta en servicio 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) Continuación Acción Nota Alinee aproximadamente las dos secciones y retire las cubiertas. Nota Asegúrese de ensamblar juntos los extremos correctos de las seccio-...
Página 85
2 Instalación y puesta en servicio 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) Continuación Acción Nota Empuje las secciones para juntarlas y sujete el raíl de guía a la otra sec- ción con dos tornillos de cabeza hexagonal M12x40.
Página 86
2 Instalación y puesta en servicio 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) Continuación Acción Nota Monte las seis arandelas de blo- queo con tornillos de lenteja M10x20 a ambos lados de la guía.
Página 87
2 Instalación y puesta en servicio 2.5.5 Ensamblaje de las secciones del Track Motion IRBT 4004/6004/7004 (de más de 9 m) Continuación Acción Nota Ajuste las cubiertas del tornillo en las dos guías lineales. ¡CUIDADO! Alinee las cubiertas. Si las cubiertas están montadas con un espacio,...
2 Instalación y puesta en servicio 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 Alineación geométrica del track con un nivel láser La alineación geométrica del Track Motion se realiza para ajustar el carro horizontalmente en toda la longitud del recorrido.
Página 90
2 Instalación y puesta en servicio 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 Continuación Alineación del track en distintas direcciones Direcciones xx1100000723 Nota El origen de las coordenadas está situado en el cero de la base del manipulador. Alineación en la dirección Y La figura muestra la posible variación en el eje Y.
2 Instalación y puesta en servicio 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 Continuación Alineación en la dirección X La figura muestra la posible variación en el eje X. La guía debe alinearse con ayuda de un láser con un margen de ± 0,1 mm desde el origen, de acuerdo con la siguiente indicación.
Página 92
2 Instalación y puesta en servicio 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 Continuación Acción Nota Mida la posición de la guía a lo largo del eje Z. 1 Empiece en la tercera pata del borde de la guía (marcada con una X).
Página 93
Continuación ¡AVISO! El IRBT 4004/6004/7004 se dimensiona para distribuir las fuerzas a lo largo de la zona total de las patas. Las arandelas utilizadas para nivelar se deben fabricar de acuerdo con las dimensiones de la arandela indicadas en la figura. De lo contrario, se anulará...
Página 94
2 Instalación y puesta en servicio 2.5.7 Alineación geométrica del Track Motion IRBT 4004/6004/7004 Continuación Acción Nota Apriete los pernos de montaje cuando se nivele la guía de movi- miento completo. Retire del pie del perno de nivela- ción. xx1800001276 Manual del producto - IRBT 4004/6004/7004 3HAC028506-005 Revisión: AB...
Es posible conectar 24 V CC directamente al motor del eje 7 con un convertidor de 24 V CC y un cable de conexión. ¡CUIDADO! Los frenos del motor del Track Motion IRBT 4004/6004/7004 dependen de la fase. Una polaridad incorrecta puede causar daños en componentes esenciales. Continúa en la página siguiente Manual del producto - IRBT 4004/6004/7004 3HAC028506-005 Revisión: AB...
Nota Si el IRBT 4004/6004/7004 está conectado a la alimentación, asegúrese siempre de que el IRBT 4004/6004/7004 esté conectado a una tierra de protección y a un dispositivo diferencial residual (RCD) antes de iniciar cualquier trabajo de mantenimiento.
Es importante cumplir el requisito de instalación indicado por ABB; de lo contrario, la vida esperada del componente puede reducirse considerablemente y la garantía se anulará.
Página 147
Especificaciones del producto acerca de la garantía cuando se hace funcionar el Track Motion IRBT 4004/6004/7004 en un entorno frío (de 0 a 5 °C). iii Cada ciclo se compone de dos trayectos / cambios de dirección.
Nota Si el IRBT 4004/6004/7004 está conectado a la alimentación, asegúrese siempre de que el IRBT 4004/6004/7004 esté conectado a una tierra de protección y a un dispositivo diferencial residual (RCD) antes de iniciar cualquier trabajo de reparación.
Página 245
Continuación Figura de retirada de la cadena portacables xx1100000779 Arnés de cables del manipulador Arnés de cables, motor del Track Motion IRBT 4004/6004/7004 Placa de cubierta Retirada de la cadena portacables Utilice este procedimiento para retirar la cadena portacables. Acción Nota Recomendación...
Si han cambiado los valores de resolver Si los valores de resolver han cambiado, es necesario recalibrar el robot mediante uno de los métodos de calibración indicados por ABB. Calibre cuidadosamente el Track Motion mediante la calibración estándar. Los valores de resolver cambiarán si se sustituye alguna pieza del Track Motion que afecte a la posición de calibración, por ejemplo los motores o las piezas de...
Generalidades Si los valores de resolver han cambiado, es necesario recalibrar el robot mediante uno de los métodos de calibración indicados por ABB. Con el fin de realizar la calibración fina, deben existir valores de referencia para la posición cero. Consulte Medición de los valores de referencia para la posición...
Tornillos UNBRAKO Los tornillos UNBRAKO son un tipo especial de tornillos recomendado por ABB para ciertas uniones. Presentan un tratamiento superficial especial (Gleitmo, según se describe a continuación) y son extremadamente resistentes a la fatiga.
Todos los componentes que superan los 22 kg aparecen resaltados de esta forma. Para evitar lesiones, ABB recomienda el uso de un accesorio de elevación al manipular componentes con un peso superior a los 22 kg. Existe una amplia gama de accesorios y dispositivos de elevación para cada modelo de manipulador.
10.1 Diagramas de circuitos Descripción general Los diagramas de circuito no están incluidos en este manual, pero están disponibles para los usuarios registrados en el portal myABB Business, www.abb.com/myABB. En las tablas de abajo puede consultar los números de artículo. Controladores...
