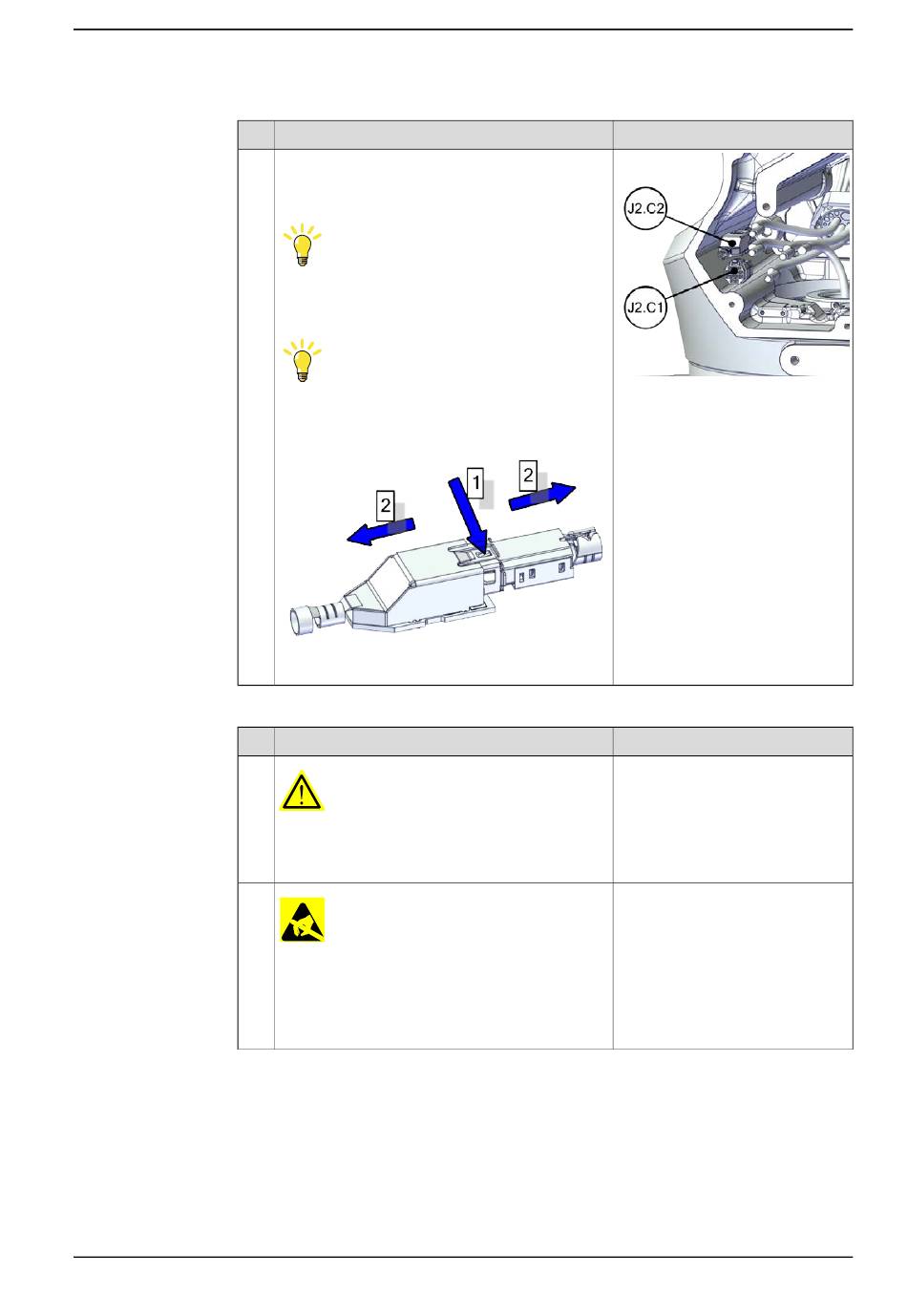

Desconexión del cableado de SMB
1
2
Manual del producto - CRB 1100
3HAC078007-005 Revisión: B
Acción
Desconexión de los conectores.
• J2.C1
• J2.C2
Recomendación
Saque fotos de la posición de los conectores y
cables antes de desconectarlos, para tener una
referencia a la hora de reconectarlos.
Recomendación
Debe presionarse (1) y empujarse hacia delante
(2) el clip del conector para separar el J2.C2 (para
cableado Ethernet).
xx1800002943
Acción
PELIGRO
Asegúrese de que todos los suministros de ali-
mentación eléctrica, presión hidráulica y presión
de aire estén desactivados.
DESCARGA ELECTROSTÁTICA
La unidad es sensible a las descargas electrostá-
ticas. Antes de manipular la unidad, lea la infor-
mación de seguridad de la sección
sensible a las descargas electrostáticas en la
página 47.
© Copyright 2021-2021 ABB. Reservados todos los derechos.
5.3.2 Sustitución del paquete de cables inferior
Nota
xx1800002501
Nota
La unidad es
Continúa en la página siguiente
5 Reparación
Continuación
185
