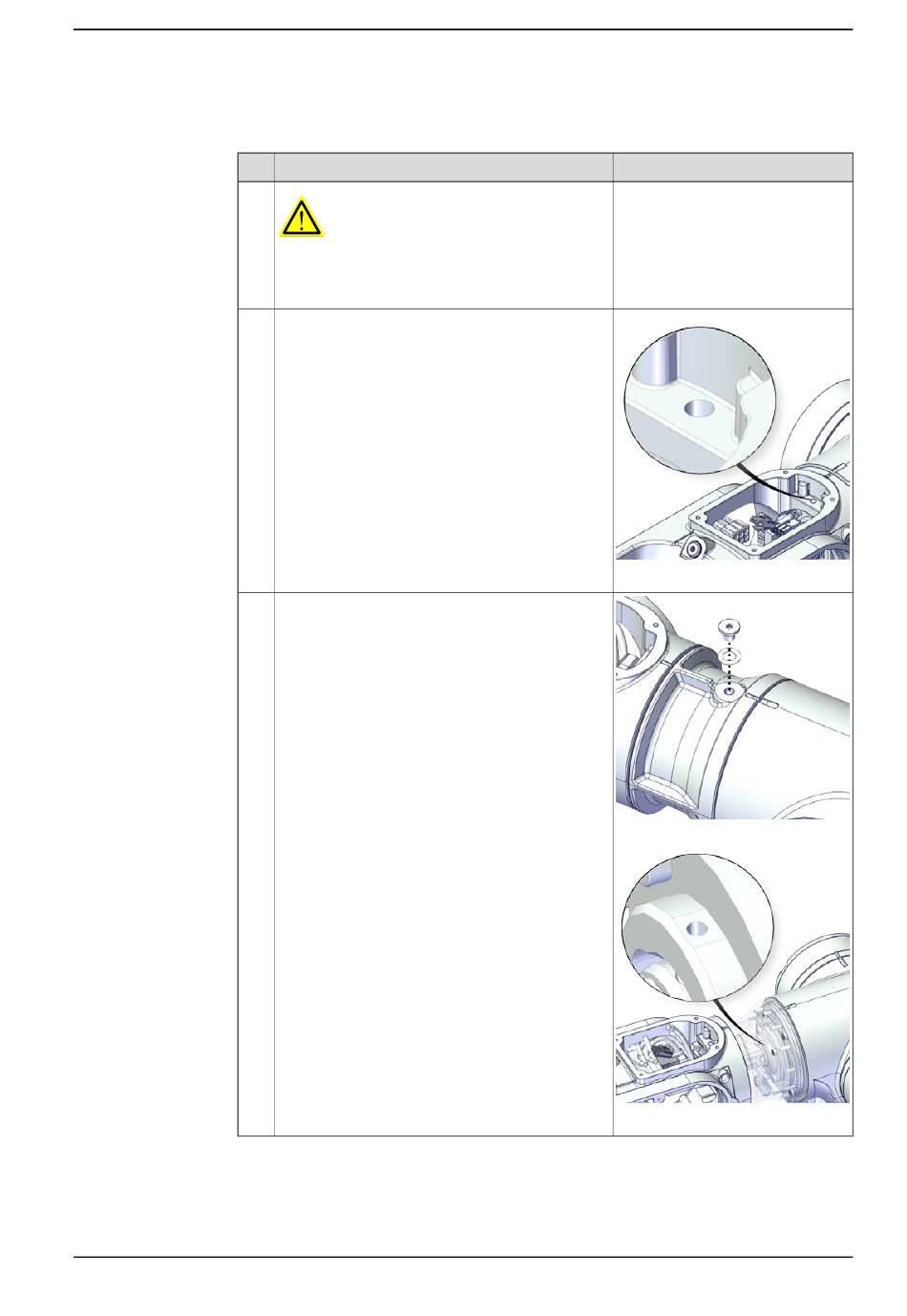

Aflojamiento del paquete de cables de la caja reductora del eje 4
1
2
3
Manual del producto - CRB 1100
3HAC078007-005 Revisión: B
5.6.2 Sustitución de la unidad de extensión y de la muñeca
Acción
PELIGRO
Asegúrese de que todos los suministros de ali-
mentación eléctrica, presión hidráulica y presión
de aire estén desactivados.
Válido para CRB 1100-4/0.475
Acceda al tornillo de bloqueo del paquete de ca-
bles en la caja reductora del eje 4 desde la muñe-
ca y, a continuación, afloje el tornillo de bloqueo.
Válido para CRB 1100-4/0.58
Retire el tornillo en el tapón y la arandela en la
unidad de extensión para acceder al tornillo de
bloqueo del paquete de cables en la caja reducto-
ra del eje 4 y, a continuación, afloje el tornillo de
bloqueo.
© Copyright 2021-2021 ABB. Reservados todos los derechos.
5 Reparación
Continuación
Nota
xx1800003031
xx1800003000
xx1800003001
Continúa en la página siguiente
