Embrague

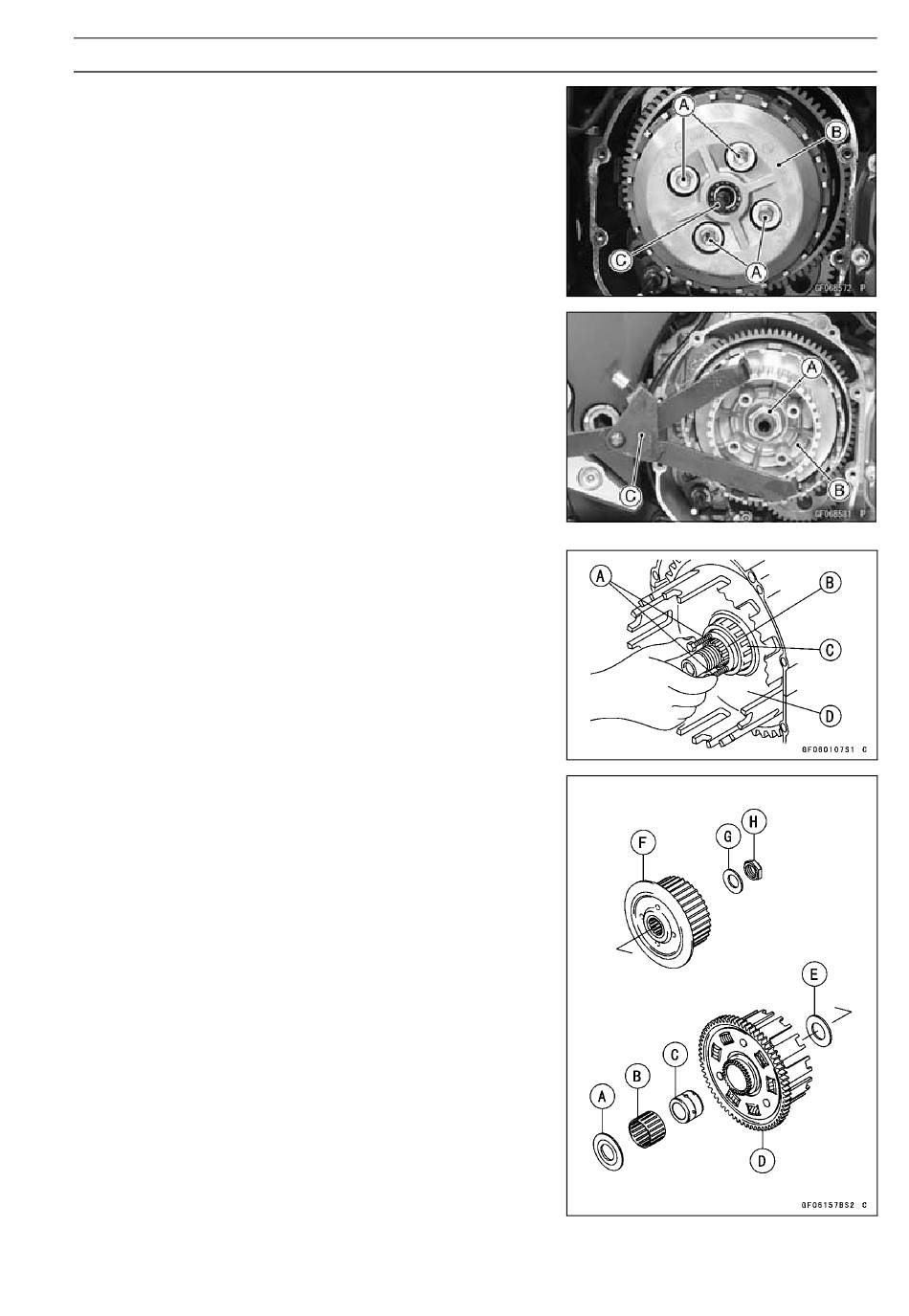

Desmontaje del embrague

•
Extraiga:
Tapa del embrague (consulte Desmontaje de la tapa del
embrague)
Pernos de muelle del embrague [A]
Muelles del embrague
Disco del muelle del embrague [B] (con cojinete de em-
puje, empujador [C], muelle y arandela)
•
Extraiga:
Placas de fricción y placas de acero
Tuerca del cubo del embrague [A]
○
Retire la tuerca y la arandela mientras retiene el cubo del
embrague [B].
Herramienta especial -
Soporte del embrague [C]: 57001-1243
•
Extraiga:
Cubo del embrague
Espaciador
•
Mediante los dos pernos de 4 mm [A], extraiga el man-
guito [B], el cojinete de aguja [C] y la carcasa del embra-
gue [D].
•
Extraiga el espaciador.
Instalación del embrague
•
Coloque las piezas siguientes en el eje primario.
Espaciador [A]
Cojinete de agujas [B]
Manguito [C]
Carcasa del embrague [D]
Espaciador [E]
Cubo del embrague [F]
Arandela [G]
Tuerca [H]
EMBRAGUE 6-9
