Sistema de iluminación

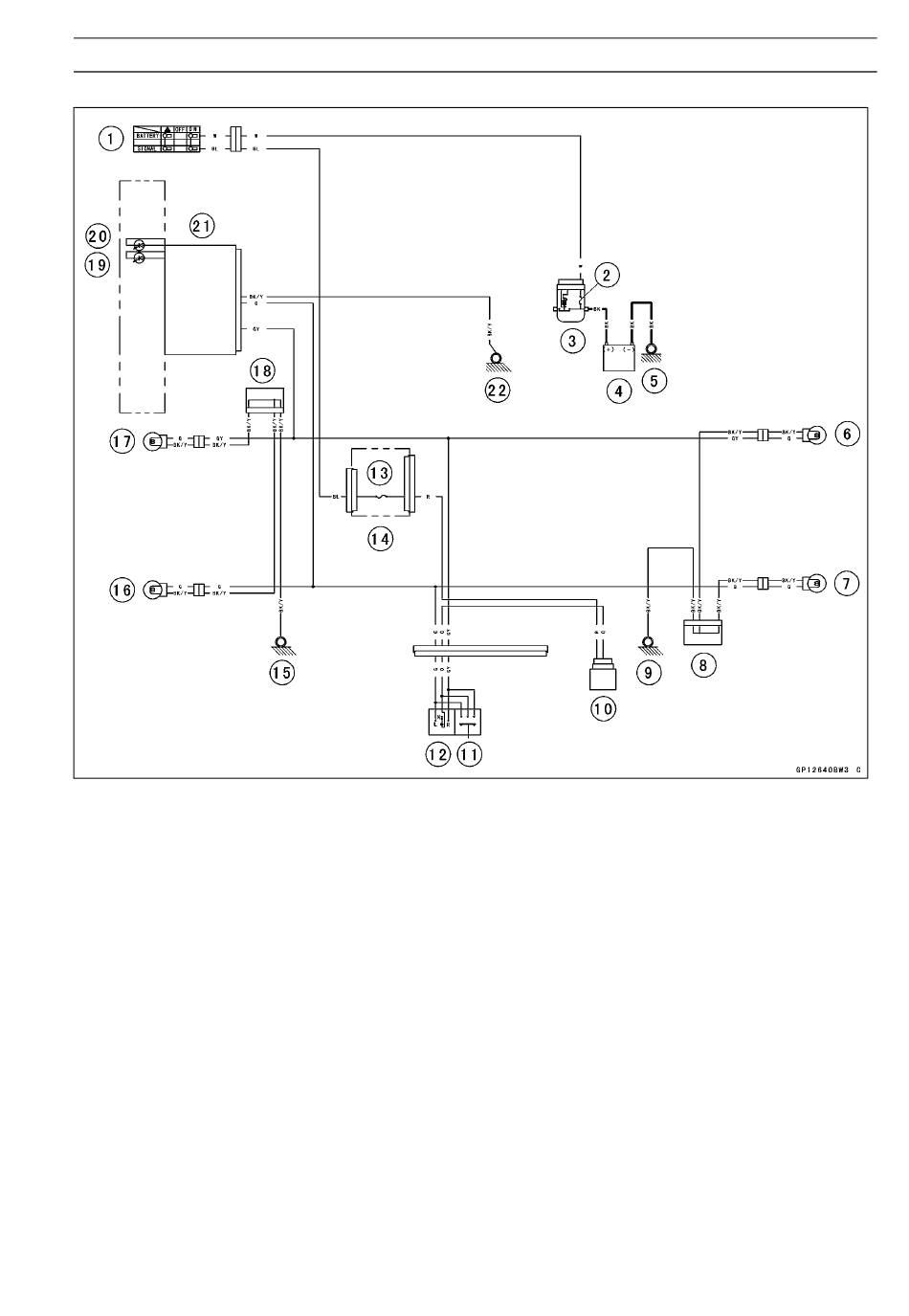

Circuito de la luz del intermitente

1. Interruptor de encendido
2. Fusible principal 30 A
3. Relé del motor de arranque
4. Batería 12 V 8 Ah
5. Masa del motor
6. Luz del intermitente trasero derecho 12 V 10 W
7. Luz del intermitente trasero izquierdo 12 V 10 W
8. Conector de unión B
9. Conexión a tierra del chasis 4
10. Relé del intermitente
11. Botón de emergencia
12. Interruptor del intermitente
13. Fusible del relé de intermitentes 7,5 A
14. Caja de fusibles 1
15. Conexión a tierra del chasis 2
16. Luz del intermitente delantero izquierdo 12 V 10 W
17. Luz del intermitente delantero derecho 12 V 10 W
18. Conector de unión A
19. Luz indicadora (LED) verde del intermitente derecho
20. Luz indicadora (LED) verde del intermitente izquierdo
21. Unidad del panel de instrumentos
22. Conexión a tierra del chasis 1
SISTEMA ELÉCTRICO 16-71
