5-24 EXTREMO SUPERIOR DEL MOTOR
Árbol de levas, cadena del árbol de levas
Inspección de desgaste en el árbol de levas y en
su puente
•
Extraiga:
Puentes del árbol de levas (consulte Desmontaje del ár-
bol de levas)
•
Corte tiras de plastigage para el ancho de los muñones.
Instale una tira en cada muñón paralela al árbol de levas
colocado en la posición correcta.
•

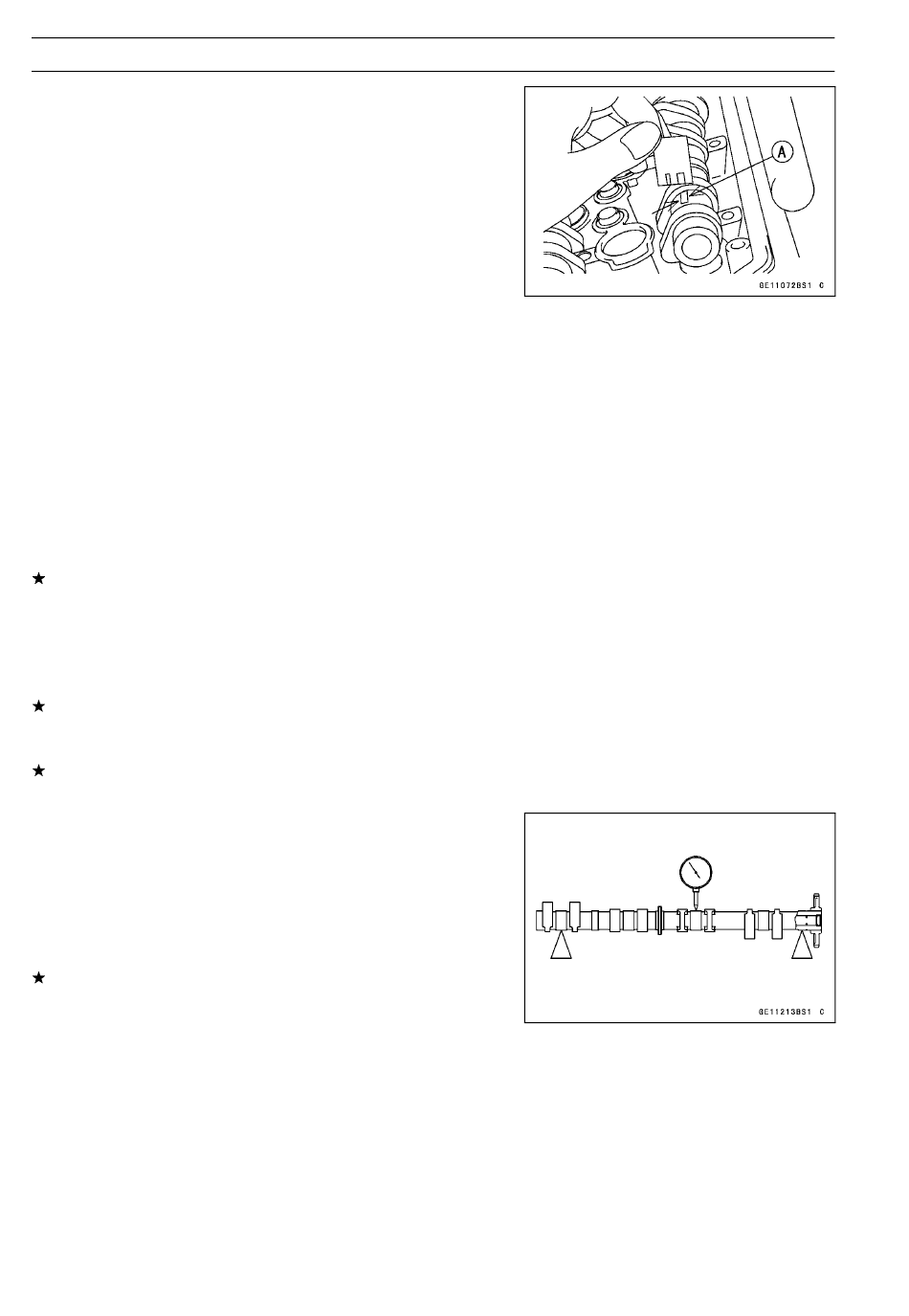

Mida la holgura existente entre cada muñón y la tapa del
árbol de levas mediante Plastigage (medidor de presión)
[A].
•
Apriete los pernos de las tapas de los árboles de levas
(consulte Instalación del árbol de levas).
○
No gire el árbol de levas cuando el Plastigage se en-
cuentre entre el muñón y la tapa del árbol de levas.
Muñón del árbol de levas, holgura de la tapa del árbol
de levas
Estándar:
Límite de servicio: 0,16 mm
Si la holgura supera el límite de servicio, mida el diámetro
de cada muñón de árbol de levas con un micrómetro.
Diámetro del muñón del árbol de levas
Estándar:
Límite de servicio: 23,92 mm
Si el diámetro del muñón del árbol de levas es inferior
al límite de servicio, sustituya el árbol de levas por uno
nuevo y vuelva a medir la holgura.
Si la holgura sigue siendo superior al límite especificado,
sustituya la unidad de la culata de cilindros.
Inspección del descentramiento del árbol de levas
•
Desmonte los árboles de levas (consulte Desmontaje del
árbol de levas).
•
Instale el árbol de levas en una horma de alineación del
árbol de levas o en un bloque metálico con ranura en V.
•
Mida el descentramiento mediante un reloj comparador
en el lugar especificado tal y como se indica.
Si el descentramiento supera el límite de servicio, susti-
tuya el árbol.
Descentramiento del árbol de levas
Estándar:
Límite de servicio: LT 0,1 mm
NOTA
0,028 a 0,071 mm
23,950 a 23,972 mm
LT 0,02 mm o menos
