Horquilla delantera

Montaje de la horquilla delantera

Excepto horquilla delantera izquierda en los modelos
ZR800C/D
•
Elimine todo resto de aceite o suciedad que encuentre en
el área de revestimiento del adhesivo con un disolvente
de alto punto de inflamación. Séquelo con un paño limpio.
•

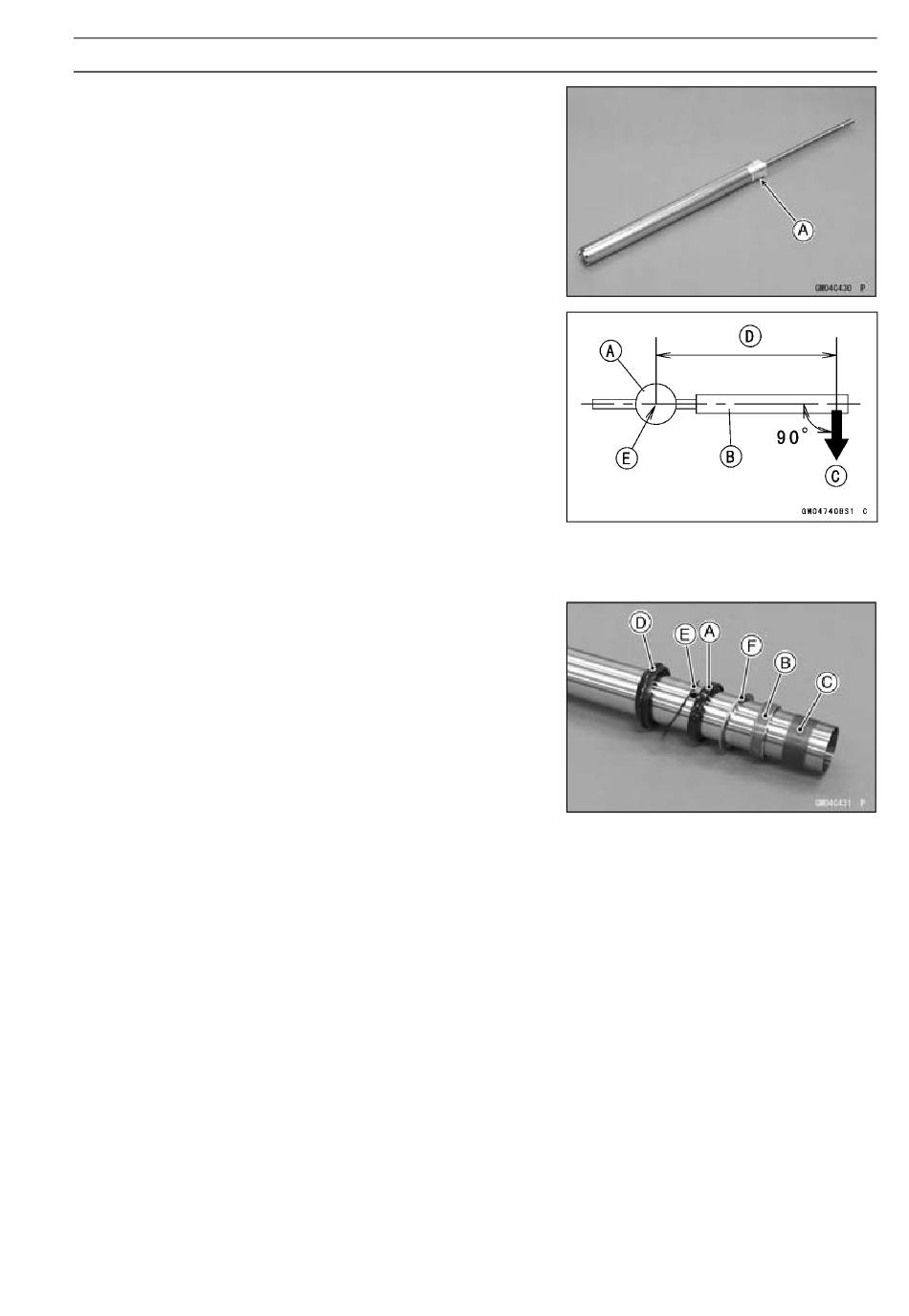

Aplique adhesivo (Three Bond: TB1344N o equivalente)
en las roscas de la unidad de cilindro [A].
•
Instale el cilindro dentro del tubo interior.
•
Apriete el cilindro al par especificado mediante el soporte
del cilindro de la horquilla [A] y una barra adecuada [B].
Herramienta especial -
Sujetador del cilindro de la horquilla: 57001
-1443
Par - Unidad de cilindro: 70 N·m (7,1 kgf·m)
○
Para apretar el cilindro al par especificado, tire de la barra
con una fuerza de 234 N (23,9 kgf) [C] cuyo punto de
aplicación esté a 300 mm [D] del centro [E] del soporte
del cilindro de la horquilla, en la dirección mostrada en la
ilustración.
•
Cambie las siguientes piezas por otras nuevas.
Retén de aceite [A]
Casquillo de guía del tubo exterior [B]
Casquillo de guía del tubo interior [C]
Junta guardapolvo [D]
Anillo de retención [E]
•
Instale las siguientes piezas en el tubo interior.
Retén de polvo
Anillo de retención
Retén de aceite
Arandela [F]
Casquillo de guía del tubo exterior
Casquillo de guía del tubo interior
SUSPENSIÓN 13-37
