Tensor de cadena del árbol de levas
Desmontaje del tensor de cadena del árbol de
levas
Se trata de un tensor de cadena del árbol de levas
sin retorno. La varilla de empuje no regresa a su
posición original una vez se desplaza hacia fuera
para recoger la holgura de la cadena del árbol de
levas. Respete todas las normas siguientes.
Al quitar el tensor, no retire los pernos de montaje
hasta la mitad solamente. Volver a apretar los per-
nos de montaje desde esta posición puede provo-
car daños en el tensor y en la cadena del árbol de
levas. Una vez que se han aflojado los pernos, el
tensor se debe extraer y reposicionar como se des-
cribe en "Instalación del tensor de la cadena del ár-
bol de levas".
No le dé la vuelta al cigüeñal mientras el tensor se
encuentre fuera de su posición. Esto puede afectar
a la sincronización de la cadena del árbol de levas,
y dañar así las válvulas.
•
Extraiga:
Cubierta del subchasis derecho (consulte Desmontaje
de la cubierta del subchasis en el capítulo Chasis)
Cubierta del cuerpo del acelerador derecho (consulte
Desmontaje del conjunto del cuerpo del acelerador en
el capítulo Sistema de combustible (DFI))

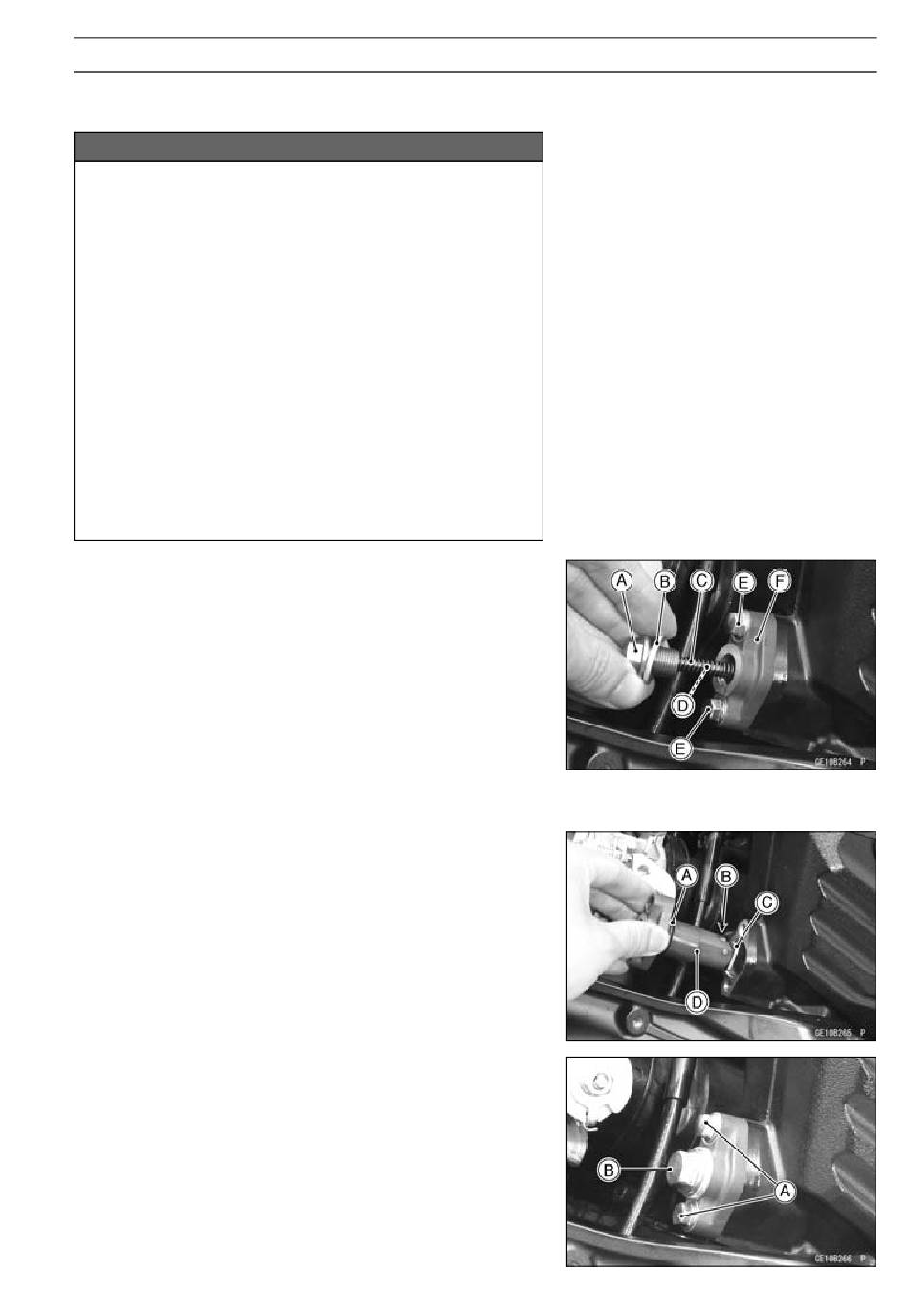

Perno de la tapa [A]
Arandela [B]
Muelle [C]
Varilla [D]
Pernos de sujeción [E]
Tensor de cadena del árbol de levas [F]
Instalación del tensor de la cadena del árbol de
levas
•
Cambie la junta tórica [A] por una nueva.
•
Aplique grasa en la junta tórica nueva.
•
Suelte el tapón [B] e introduzca la varilla de empuje [C]
en el interior del tensor [D].
•
Coloque el tensor de modo que el tapón se encuentre
situado hacia arriba.
•
Apriete los pernos de montaje del tensor [A].
Par - Pernos de montaje del tensor de la cadena del
árbol de levas: 11 N·m (1,1 kgf·m)
•
Instale la varilla, el muelle y la arandela.
•
Apriete el perno del tapón [B].
Par - Perno de la tapa del tensor de la cadena del árbol
de levas: 20 N·m (2,0 kgf·m)
•
Dé dos vueltas al cigüeñal en sentido horario para permi-
tir la expansión del tensor y vuelva a verificar la sincroni-
zación de la cadena del árbol de levas.
EXTREMO SUPERIOR DEL MOTOR 5-21
