15-20 CHASIS
Guardabarros
•

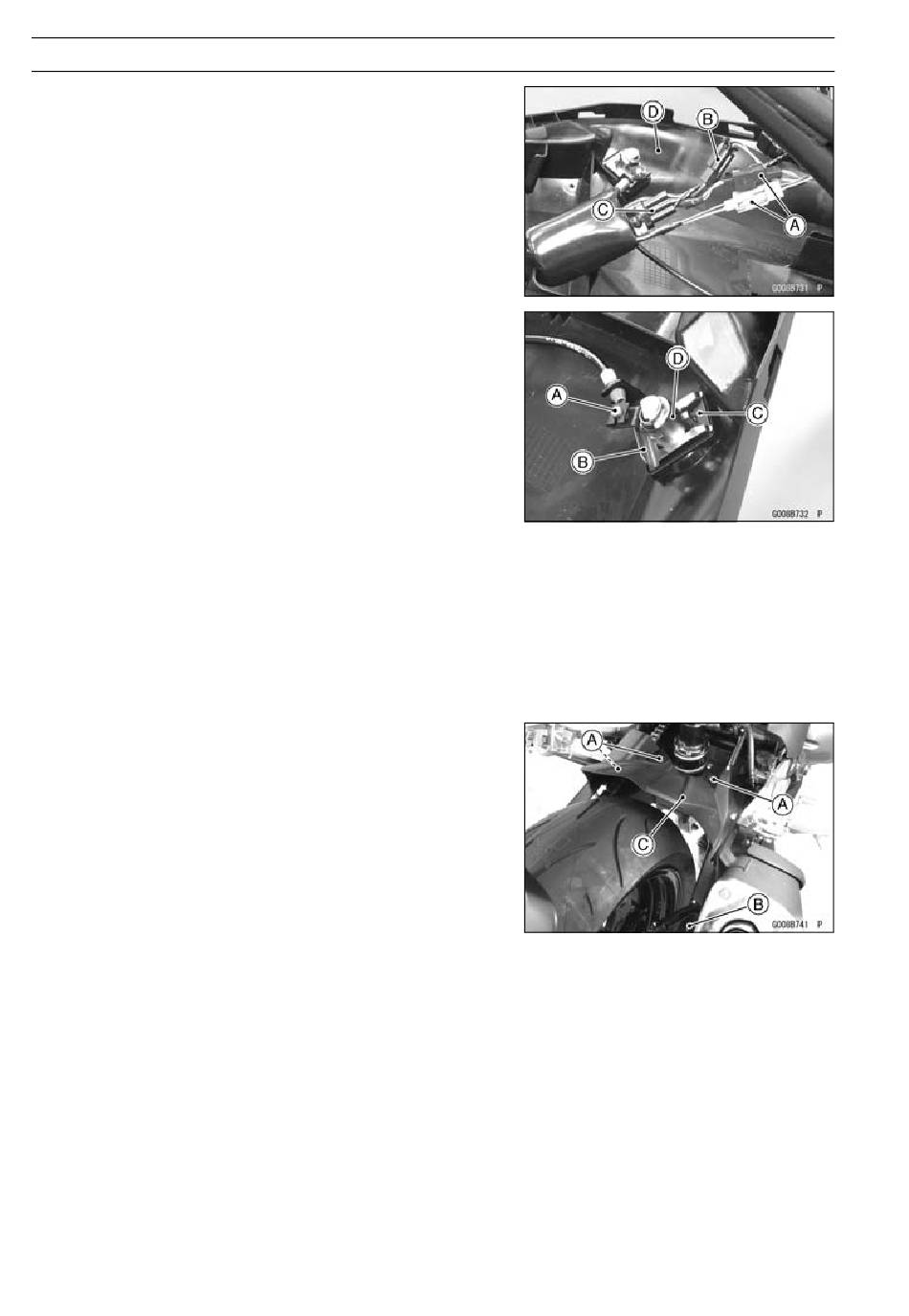

Desconecte:
Conectores del cable de los intermitentes izquierdo y
derecho [A]
Conector del cable de la luz de la matrícula [B]
Conector del cable del piloto trasero/luz de freno [C]
•
Extraiga el guardabarros trasero [D].
•
Retire el conjunto del alerón (consulte Desmontaje del
alerón).
•
Suelte el extremo del cable de bloqueo del asiento [A].
•
Extraiga el soporte [B].
•
Extraiga:
Soporte [C]
Cilindro de llave [D]
Instalación del guardabarros trasero
•
La instalación se realiza invirtiendo el orden del desmon-
taje.
•
Instale las piezas previamente desmontadas (consulte
los capítulos correspondientes).
•
Coloque los cables, el mazo de cables y la manguera
correctamente (consulte la sección Colocación de cables
y mangueras en el Apéndice).

Desmontaje del guardabarros interior trasero

•
Extraiga:
Pernos [A]
Tornillo [B]
Perno de banjo de la manguera del freno del lado de
la pinza trasera (consulte Cambio de la manguera y la
tubería de freno en el capítulo Mantenimiento periódico)
•
En los modelos equipados con ABS, retire el sensor de
rotación de la rueda trasera (consulte Desmontaje del
sensor de rotación de la rueda trasera en el capítulo Fre-
nos).
•
Retire el guardabarros interior trasero [C].
Instalación del guardabarros interior trasero
•
La instalación se realiza invirtiendo el orden del desmon-
taje.
○
Coloque el cable correctamente (consulte la sección Co-
locación de cables y mangueras en el Apéndice).
