13-46 SUSPENSIÓN
Basculante
•

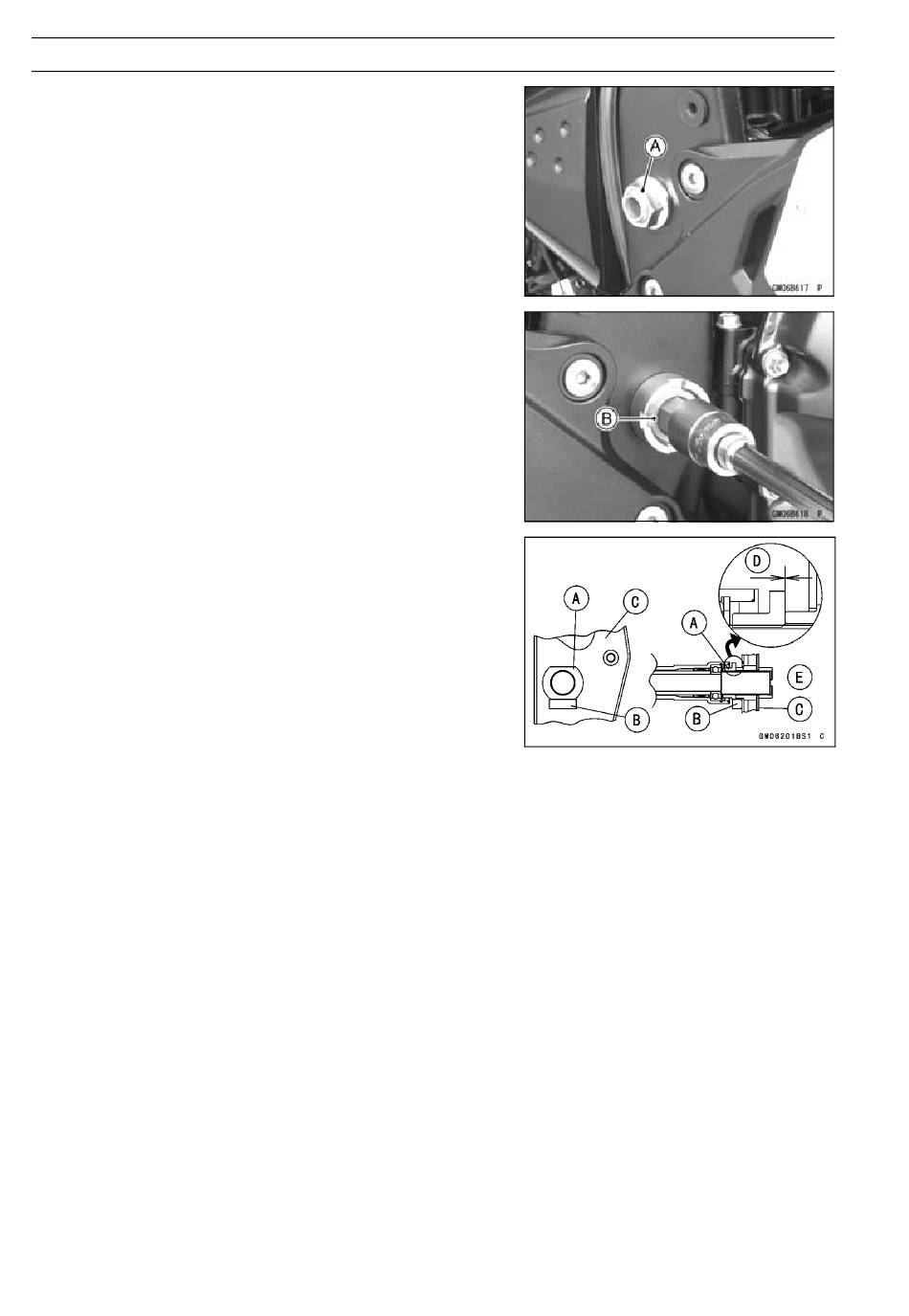

Extraiga:
Tuerca de eje pivote del basculante [A]
Eje pivote del basculante [B]
Basculante
Instalación del basculante
•
Cambie las siguientes piezas por otras nuevas.
Tuerca inferior del amortiguador
Tuerca de la biela de unión superior
•
Coloque el collar [A] en el tope [B] dentro del bastidor [C].
•
Inserte el eje del pivote dentro del chasis desde el lateral
derecho.
•
Apriete el eje pivote de forma que la holgura [D] entre el
collar y el bastidor sea de 0 mm.
Lado derecho [E]
•
Afloje una vez el eje pivote y apriételo bien.
Par - Eje pivote del basculante: 9,8 N·m (1,0 kgf·m)
•
Apriete la contratuerca del eje pivote utilizando una llave
de tuercas.
Herramienta especial -
Llave de las tuercas de pivote del basculante:
57001-1597
Par - Contratuerca del eje pivote del basculante: 98
N·m (10 kgf·m)
•
Apriete:
Par - Tuerca de eje de pivote del basculante: 108 N·m
(11,0 kgf·m)
•
Instale las piezas previamente desmontadas (consulte
los capítulos correspondientes).
