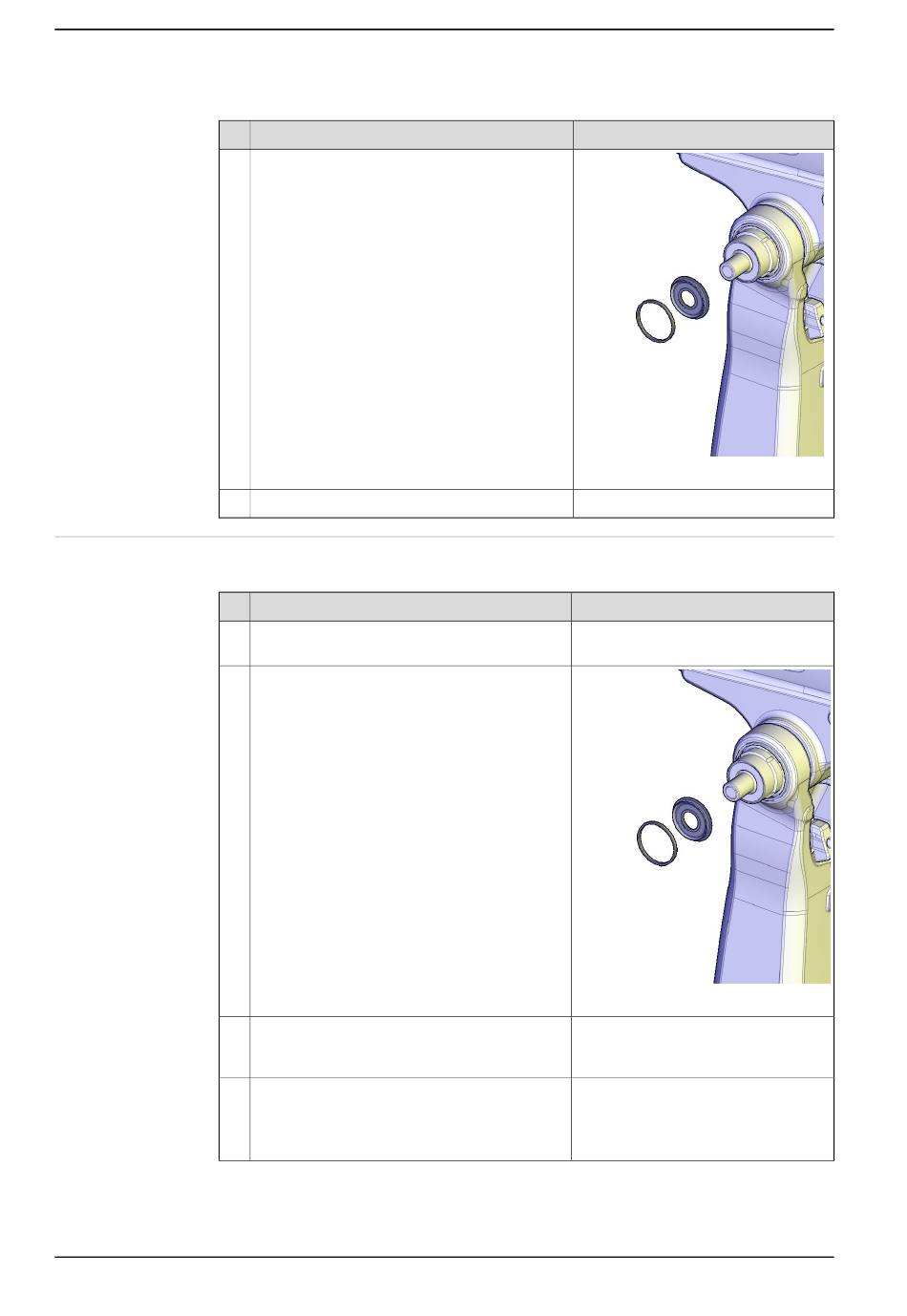

ABB IRB 660 Manual Del Producto página 266

4 Reparación
4.5.1 Sustitución de la unidad de equilibrio
Continuación
15
16
Montaje de la unidad de equilibrio
utilice este procedimiento para montar la unidad de equilibrio.
1
2
3
4
Continúa en la página siguiente
266
Acción
Retire los anillos separadores superior e inferior
y las arandelas de apoyo (2+2 unidades).
Elimine los restos de grasa y .
Acción
Compruebe los rodamientos. Sustituya en caso
de daños.
Monte los anillos de retén interiores y las
arandelas de soporte en ambos extremos.
Monte el aro interior de los rodamientos en los
ejes de pivote superior e inferior, con ayuda
del eje auxiliar.
Monte los ejes auxiliares en los ejes superior
e inferior.
Monte el eje auxiliar corto en el eje superior y
el largo en el eje inferior.
© Copyright 2006-2018 ABB. Reservados todos los derechos.
Nota
xx1000001116
Nota
xx1000001116
La referencia se especifica en la sec-
ción Equipo necesario en la página 262
Manual del producto - IRB 660
3HAC025755-005 Revisión: R
