3. Funciones de accionamiento

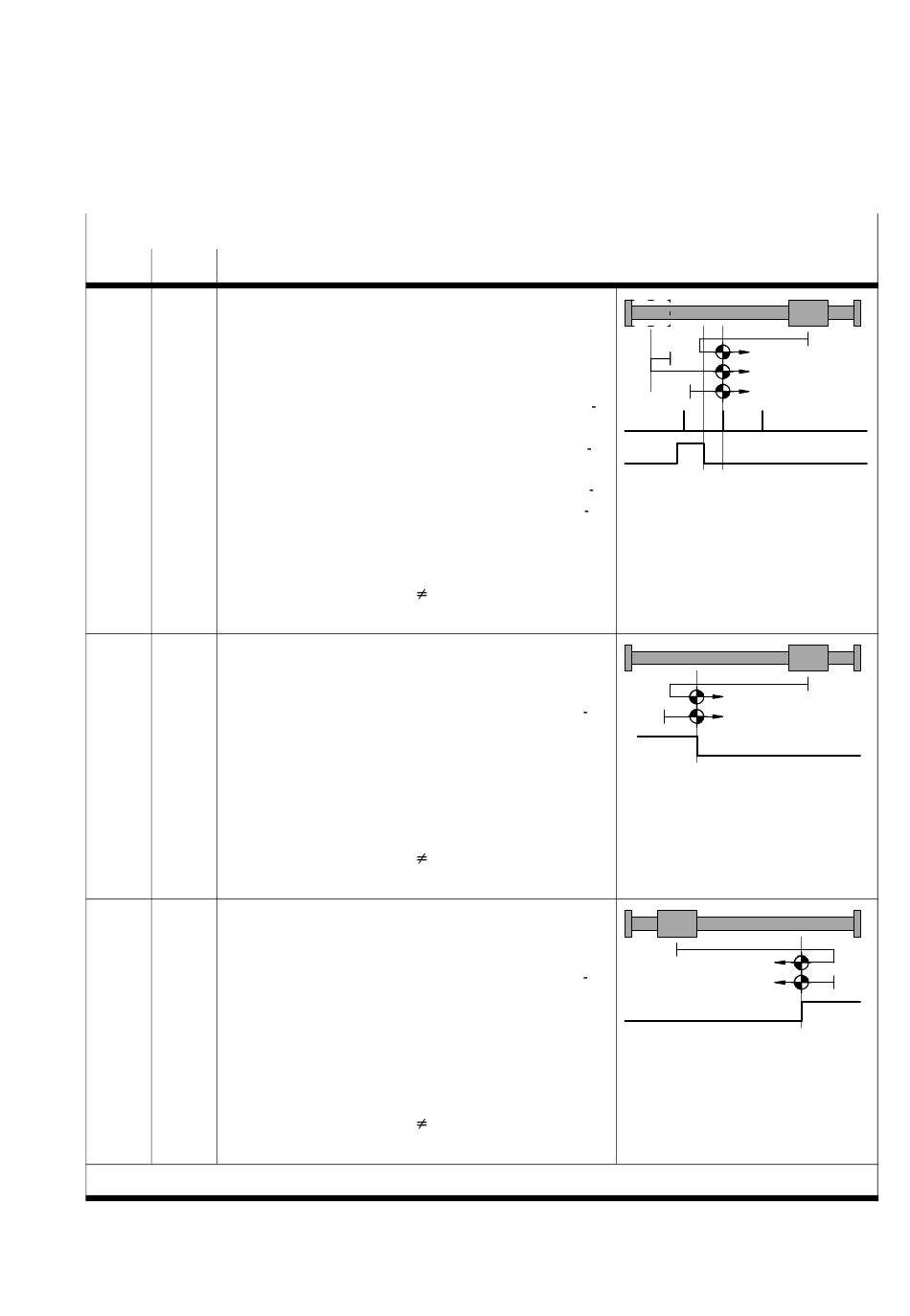

Métodos del recorrido de referencia
hex dec. Descripción
0B 11 Interruptor de referencia en sentido negativo

con pulso de indexado

1. Si el interruptor de referencia está inactivo:
Recorrido con velocidad de búsqueda en sentido
negativo sobre el interruptor de referencia.
Si al desplazarse llega a un tope o a un interrup
tor de final de carrera: recorrido a velocidad de
búsqueda en sentido negativo hacia el interrup
tor de referencia.
2. Recorrido a velocidad de avance lento en sen
tido positivo hasta que el interruptor de refe
rencia queda inactivo; luego prosigue hasta el
primer pulso de indexado. Esta posición se
toma como punto de referencia.
3. Si el punto cero del eje
de desplazamiento hacia el punto cero del eje.
11h 17 Interruptor de final de carrera negativo
1. Si el interruptor de final de carrera negativo
está inactivo:
recorrido con velocidad de búsqueda en sen
tido negativo sobre el interruptor de final de
carrera negativo.
2. Movimiento a velocidad de avance lento en
sentido positivo hasta que el interruptor de
final de carrera esté inactivo. Esta posición se
toma como punto de referencia.
3. Si el punto cero del eje
de desplazamiento hacia el punto cero del eje.
12h 18 Interruptor de final de carrera positivo
1. Si el interruptor de final de carrera positivo
está inactivo:
recorrido con velocidad de búsqueda en sen
tido positivo sobre el interruptor de final de
carrera positivo.
2. Movimiento a velocidad de avance lento en
sentido negativo hasta que el interruptor de
final de carrera esté inactivo. Esta posición se
toma como punto de referencia.
3. Si el punto cero del eje
de desplazamiento hacia el punto cero del eje.
1)
sólo es posible con motores con Encoder.
Festo P.BE−CMM−F HPP−SW−ES es 0708NH
1)
0: recorrido a velocidad
0: recorrido a velocidad
0: recorrido a velocidad
Interruptor
de referencia
Interruptor de final
de carrera negativo
Interruptor de final
de carrera positivo
Pulso de
indexado
3−9
