4 Reparación
4.8.1 Sustitución de la caja reductora del eje 1
Continuación
4
5
6
7
Continúa en la página siguiente
386
Acción
Nota

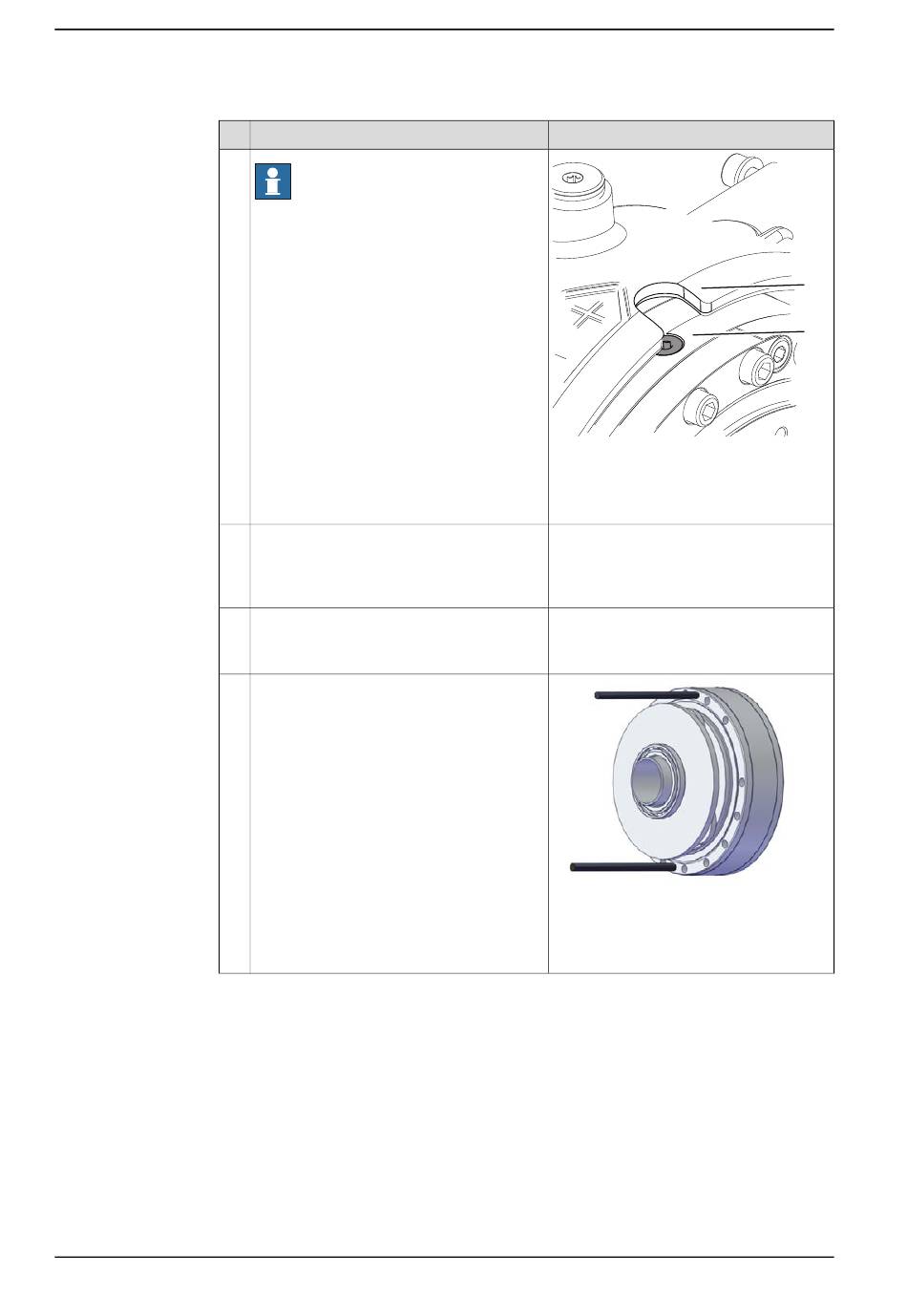

Al montar la argolla de elevación, comprue-
be que ambos tapones de aceite queden
colocados en la posición correcta una vez
montada la caja reductora de la forma
mostrada en la figura. Los tapones de
aceite deben quedar colocados en las
aberturas del bastidor.
(No válido para el IRB 2600 Type C-20/1.65,
IRB 2600 Type C-12/1.65)
Aplique grasa a la junta tórica.
Limpie todas las superficies de montaje.
Elimine la pintura de las superficies de
montaje con ayuda de una cuchilla.
Válido para IRB 2600 Type C-20/1.65, IRB
2600 Type C-12/1.65:
Monte dos pasadores de guía en la caja re-
ductora.
© Copyright 2009-2018 ABB. Reservados todos los derechos.
Nota
xx0800000441
A Abertura para el tapón de aceite en
el bastidor
B Retén de aceite
Consulte la figura en:
• Ubicación de la caja reductora en
la página 378
Sustituya la junta tórica si está dañada.
xx1800000792
Pasador de guía, M8x100: 3HAC15520-1
Utilice siempre los pasadores de guía por
pares.
Manual del producto - IRB 2600
3HAC035504-005 Revisión: Q
A
B
