Suzuki F9Q Manual De Servicio página 798

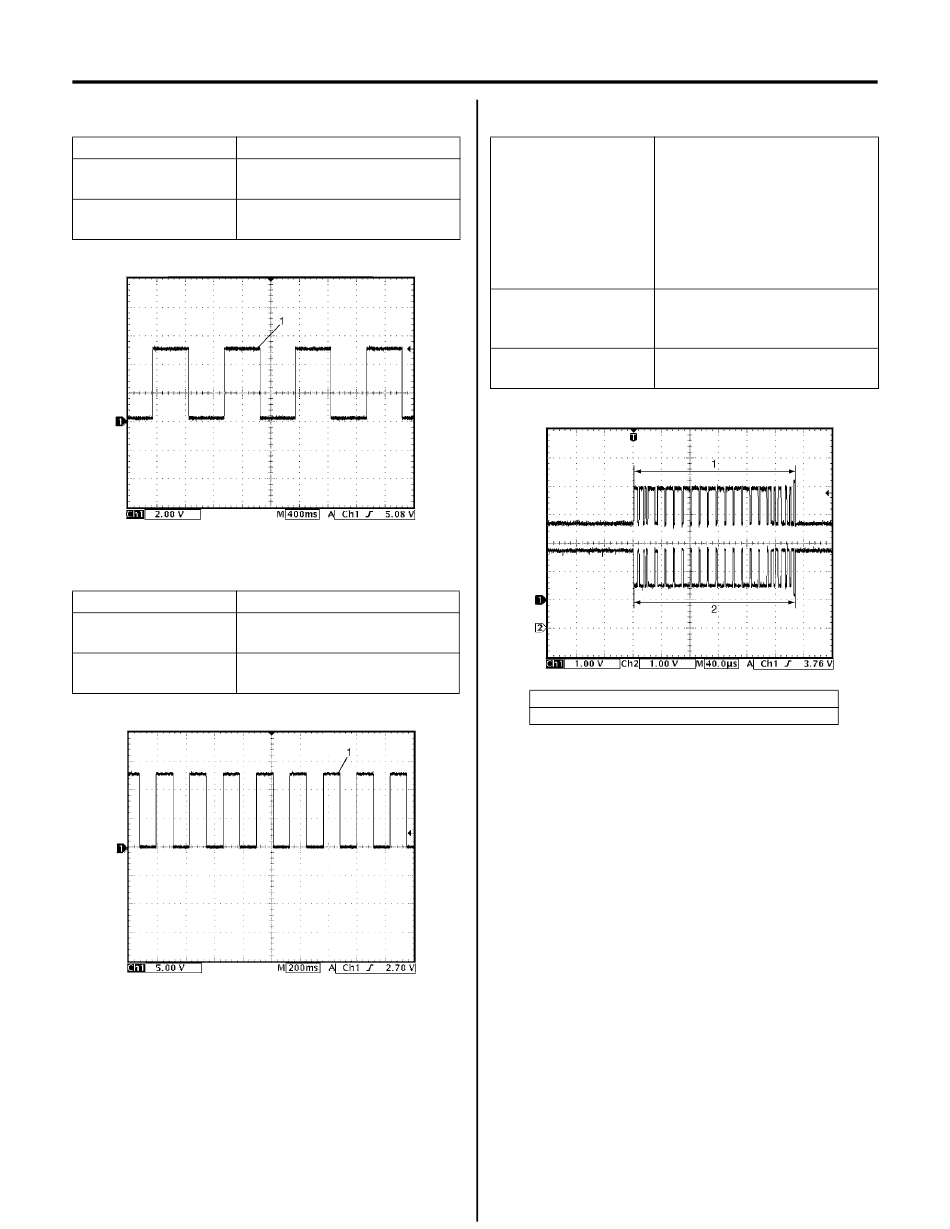

Forma de onda de referencia Nº 4
Señal (1) de comunicación SDM
Terminal de medición
Ajuste del osciloscopio CH1: 2 V/DIV
Condiciones de
medición
Forma de onda de referencia Nº 5
Señal (1) de salida de impulso de velocidad del vehículo
Terminal de medición
Ajuste del osciloscopio CH1: 5 V/DIV
Condiciones de
medición
Changed with the DEMO VERSION of CAD-KAS PDF-Editor (http://www.cadkas.com).
Changed with the DEMO VERSION of CAD-KAS PDF-Editor (http://www.cadkas.com).
Changed with the DEMO VERSION of CAD-KAS PDF-Editor (http://www.cadkas.com).
CH1: "G30-19" a "G30-12"
TIEMPO: 400 ms/DIV
Interruptor de encendido en la
posición ON
I5JB0AA20016-01
CH1: "G30-22" a "G30-12"
TIEMPO: 200 ms/DIV
Velocidad del vehículo a 10 km/
h
I5JB0AA20017-01
Sistema de control eléctrico de la carrocería:
Forma de onda de referencia Nº 6
Señal de comunicación CAN
Terminal de medición Señal de comunicación CAN
para cada módulo de control
CH1: "G31-1" a "G30-12"
CH2: "G31-3" a "G30-12"
Señal de comunicación CAN
para DLC
CH1: "G31-2" a "G30-12"
CH2: "G31-4" a "G30-12"
Ajuste del osciloscopio CH1: 1 V/DIV
CH2: 1 V/DIV
TIEMPO: 40 µs/DIV
Condiciones de Interruptor de encendido en la
medición posición ON
1. Señal de la línea de comunicación de CAN (alta)
2. Señal de la línea de comunicación de CAN (baja)
10B-22
I5JB0BA20006-01
