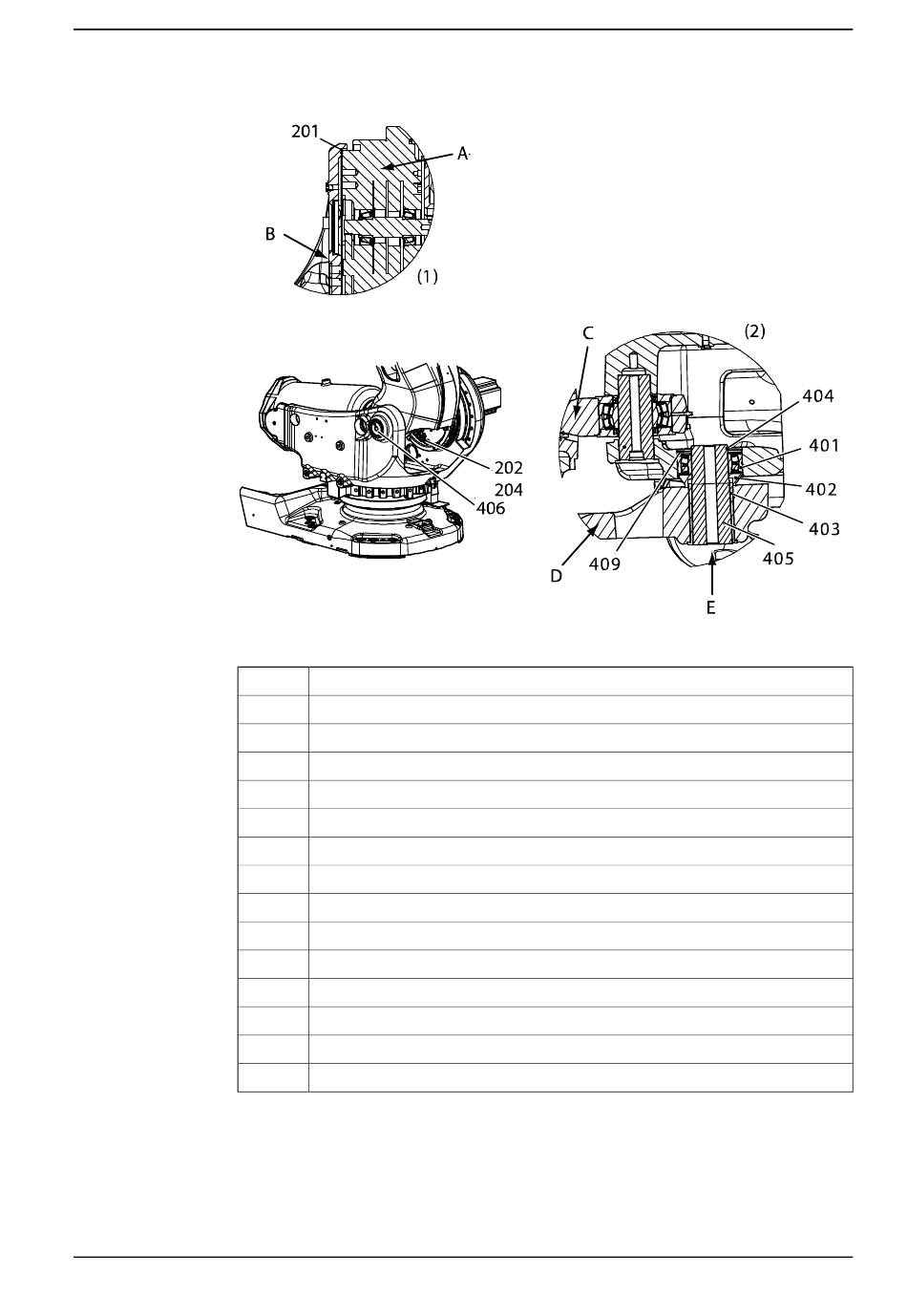

xx0200000031
A
B
C
D
E
201
202
204
401
402
403
404
405
406
409
Manual del producto - IRB 7600
3HAC022033-005 Revisión: AC
Caja reductora
Brazo inferior
Orejeta de varilla de pistón de la unidad de equilibrio
Base de coordenadas
Orificio del eje
Retén de ejes 2 y 3
Tornillo de fijación
Arandela
Rodamiento
Arandela de empuje
Casquillo
Anillo de retén
Eje
Tapón de protección
Arandela de protección
© Copyright 2007 - 2021 ABB. Reservados todos los derechos.
4.4.4 Sustitución del brazo inferior completo
Continúa en la página siguiente
4 Reparación
Continuación
