16

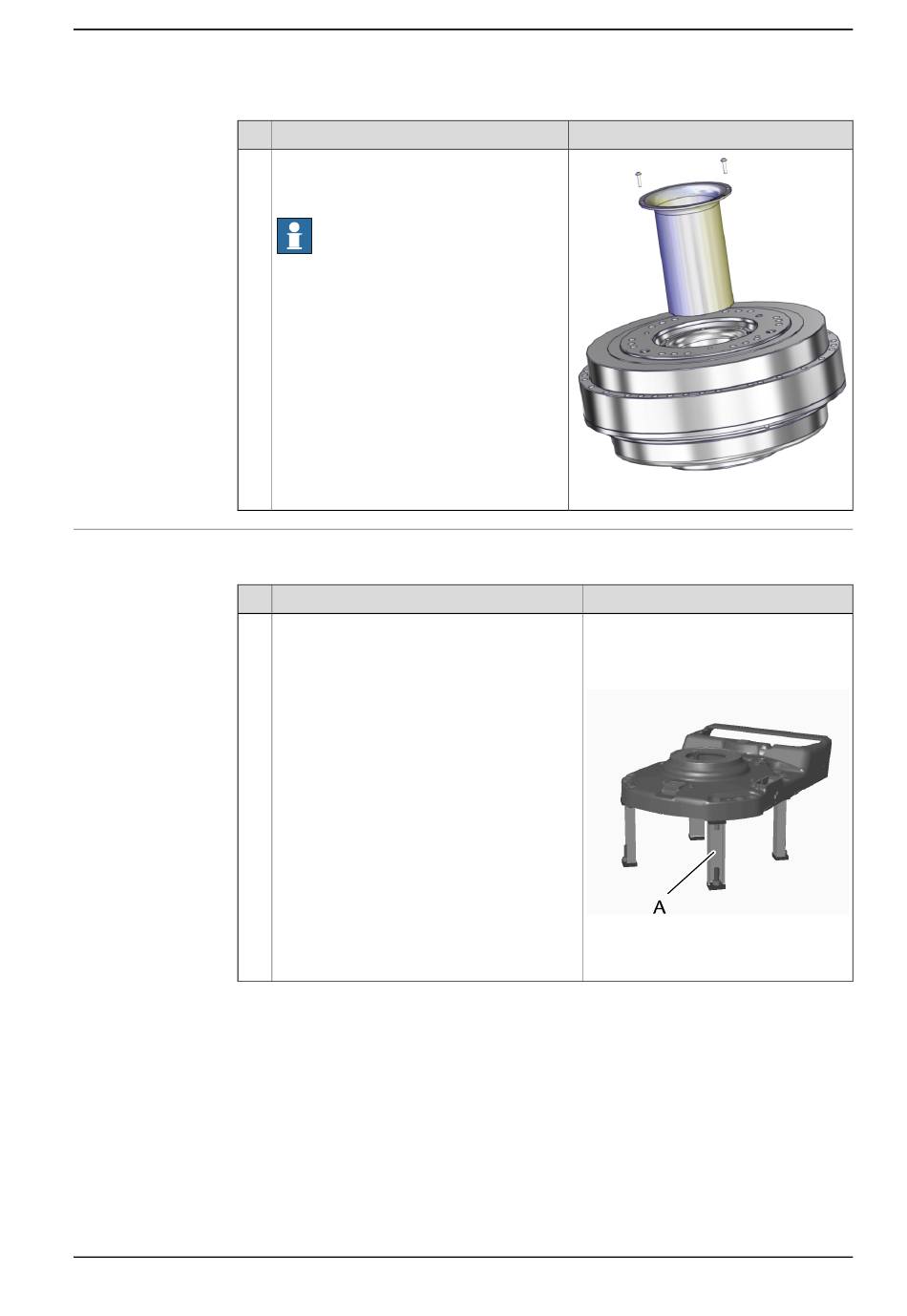

Montaje de la caja reductora del eje 1
Utilice este procedimiento para montar la caja reductora del eje 1.
1
Manual del producto - IRB 7600
3HAC022033-005 Revisión: AC
Acción
Gire la caja reductora y desconecte el tubo
de protección desatornillando dos tornillos
de fijación.
Nota
Traslade el tubo de protección a la nueva
caja reductora.
Acción
Monte el soporte para la base y la caja reduc-
tora 1 en la base.
© Copyright 2007 - 2021 ABB. Reservados todos los derechos.
4.7.1 Sustitución de la caja reductora del eje 1
Nota
xx1400000786
Nota
El montaje del soporte de la base y de
la caja reductora 1 se detalla en la sec-
ción Retirada de la caja reductora del
eje 1 en la página
xx1000000364
A Soporte para la base (4 unida-
des)
Continúa en la página siguiente
4 Reparación
Continuación
363.
