ABB IRB 4600 Foundry Prime Manual Del Producto página 262

4 Reparación
4.3.4 Sustitución de la unidad SMB
Continuación
5
6
7
8
9
Continúa en la página siguiente
262

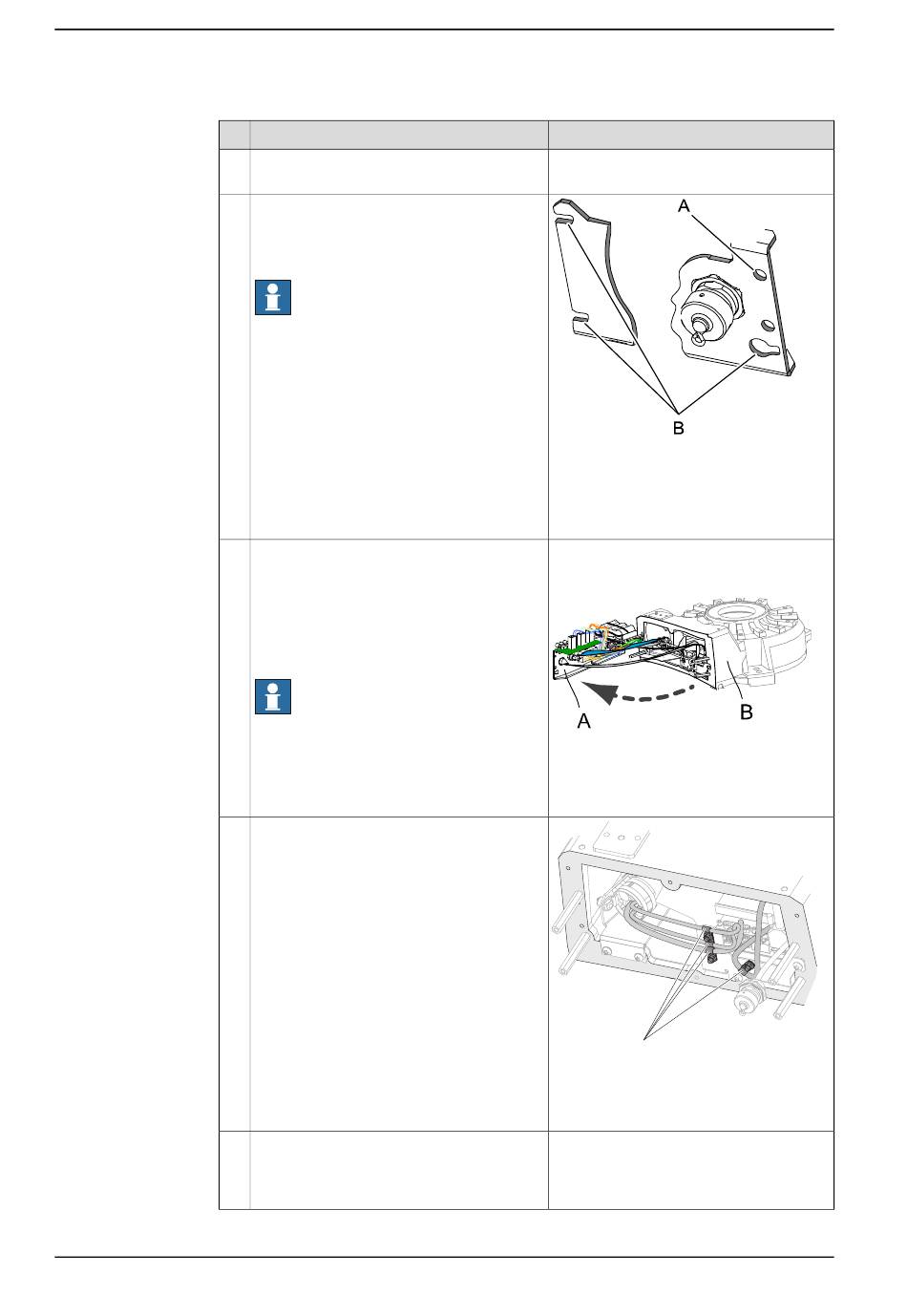

Acción
Corte las bridas para cables que fijan el
cable de la batería.
Retire el tornillo que sujeta la abrazadera y
desatornille los otros tres tornillos sólo lo
suficiente para poder deslizar lateralmente
la abrazadera.
Nota
No se necesita para retirar estos tres torni-
llos.
Retire la abrazadera deslizando los otros
tres tornillos de fijación hasta retirarlos y
póngala en un ángulo de 90° respecto de
la base.
Al poner la abrazadera en un ángulo de 90°
se facilita la desconexión de los cables de
la abrazadera.
Nota
¡Tenga cuidado al realizar este procedimien-
to para no dañar los cables ni otros compo-
nentes!
Desconecte las pinzas para cables.
Desatornille los tornillos de fijación que su-
jetan la unidad de tarjeta de medida serie,
abriéndolos sólo lo suficiente para poder
retirar la unidad de tarjeta de medida serie.
© Copyright 2013-2018 ABB. Reservados todos los derechos.
Nota
xx0900000100
Piezas:
A Tornillo que hay que quitar
B Tornillos que deben desatornillarse
levemente (3 uds.)
El arnés de cables puede dejarse conec-
tado a todos los conectores excepto a la
unidad de tarjeta de medida serie.
xx0900000013
Piezas:
A Abrazadera en ángulo de 90º
B Base
A
xx0900000035
Piezas:
A Abrazadera para cables
Consulte la figura en:
• Ubicación de la unidad de tarjeta
de medida serie en la página 259
Manual del producto - IRB 4600 Foundry Prime
3HAC040585-005 Revisión: M
