4 Reparación
4.5.1 Sustitución del brazo inferior

4.5 Brazo inferior

4.5.1 Sustitución del brazo inferior

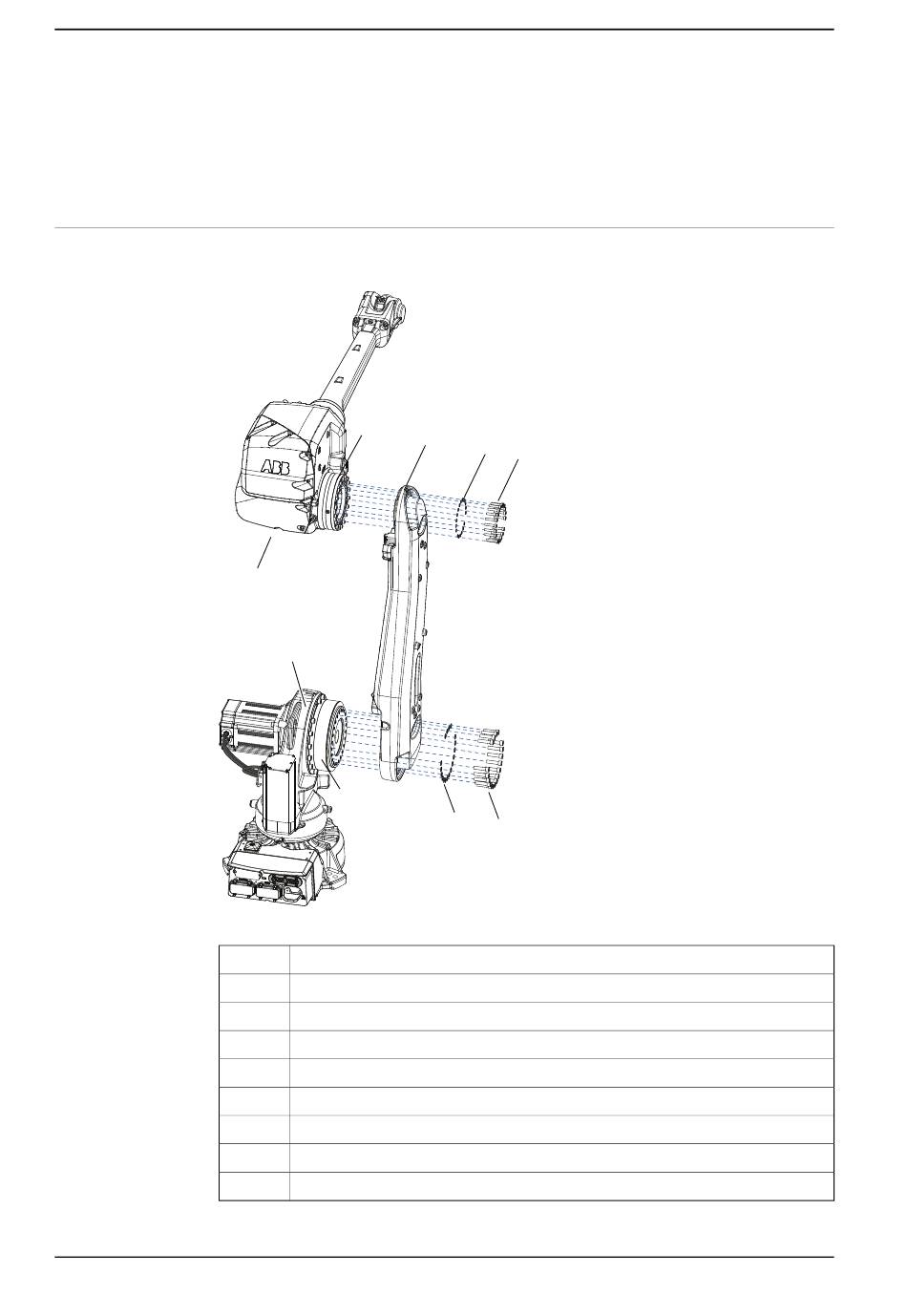

Ubicación del brazo inferior
El brazo inferior se encuentra en el lugar mostrado en la figura.
xx0800000360
A
B
C
D
E
F
G
H
J
Continúa en la página siguiente
310
B
C
A
F
G
Brazo superior
Caja reductora del eje 3
Brazo inferior
Arandela (19 unidades)
Tornillos de fijación M8x40 de acero calidad 12.9 Gleitmo (19 unidades)
Base de coordenadas
Caja reductora del eje 2
Arandela (18 unidades)
Tornillos de fijación M12x50 de acero calidad 12.9 Gleitmo (18 unidades)
© Copyright 2013-2018 ABB. Reservados todos los derechos.
D E
H
J
