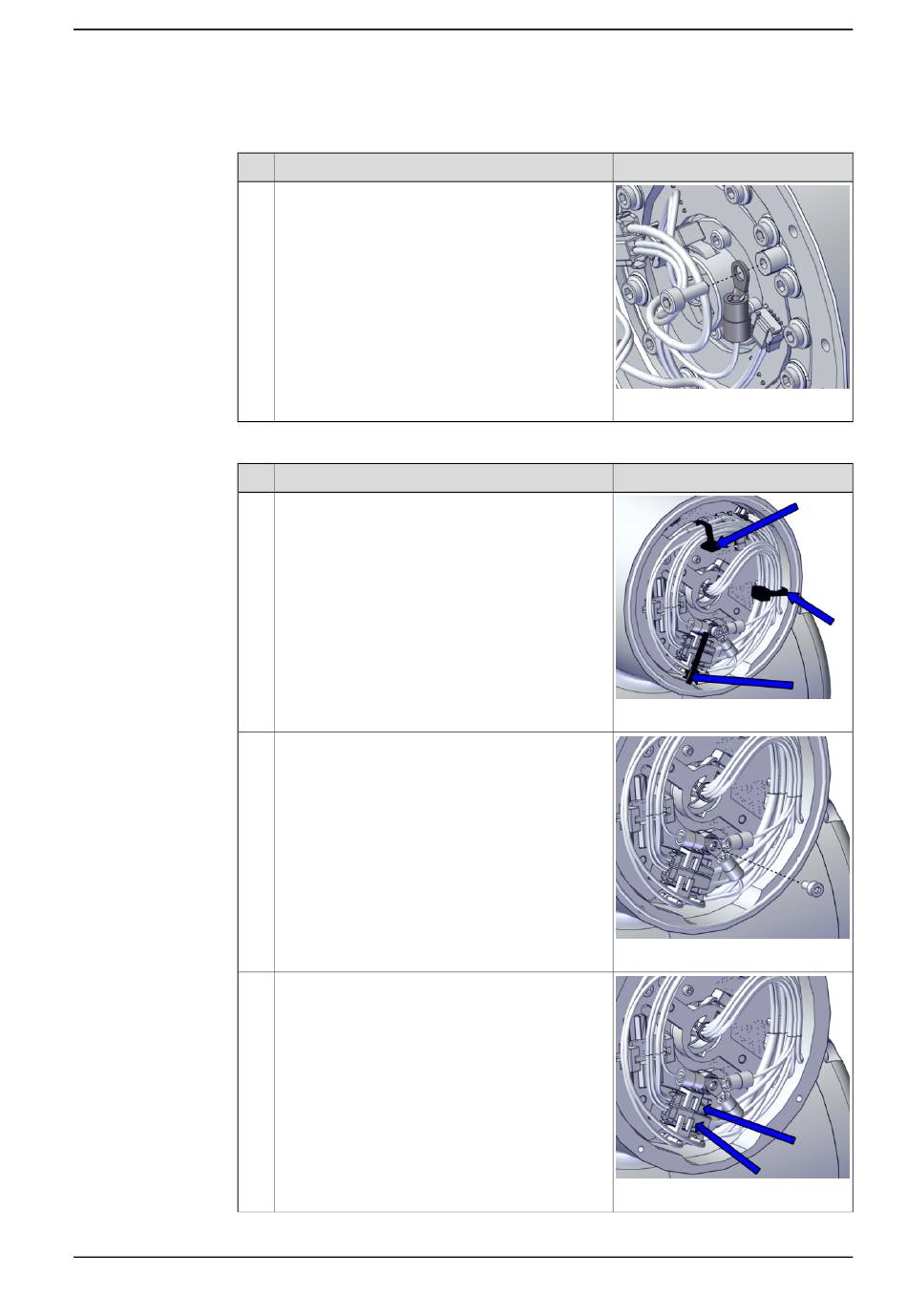

Desconexión del cable de tierra funcional de la brida de herramienta.
1
Desconexión del cableado de la unidad de articulación del eje 6
1
2
3
Manual del producto - CRB 15000
3HAC077389-005 Revisión: A
Acción
Retire el cable de tierra funcional retirando el tor-
nillo.
Acción
Corte las bridas de cables.
Retire los cables de tierra funcionales y de protec-
ción retirando el tornillo.
Desencaje y desconecte los conectores:
• J7.CS
• J7.CP
© Copyright 2021 ABB. Reservados todos los derechos.
5.3.7 Sustitución del cableado del eje 6
Nota
xx2000002159
Nota
xx2000002161
xx2000002162
xx2000002163
Continúa en la página siguiente
