ABB CRB 15000 Manual Del Producto página 405

6
7
8

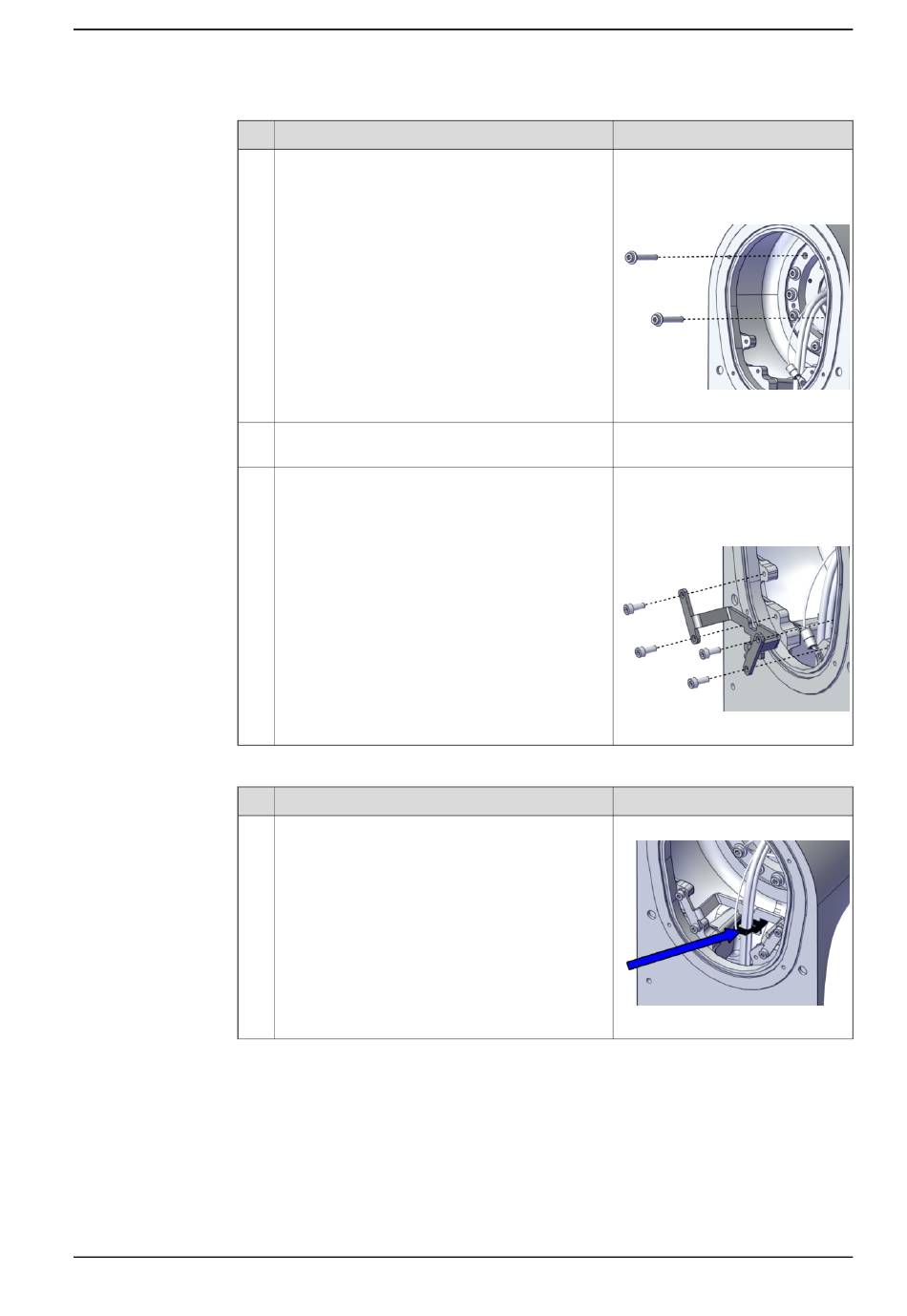

Fijación del cableado entre el brazo inferior y el superior
1
Manual del producto - CRB 15000
3HAC077389-005 Revisión: E
Acción
Retire los pasadores de guía y fije los dos tornillos
restantes.
Aplique el par de apriete a todos los tornillos en
cruz.
Monte de nuevo la abrazadera de cables con los
cuatro tornillos.
Acción
Fije el cableado con la brida de cables.
© Copyright 20212022 ABB. Reservados todos los derechos.
5 Reparación
5.4.2 Sustitución de la carcasa
Continuación
Nota
Tornillo de brida de cabeza hexago-
nal: M4x25 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (16
uds.)
xx2000001967
Par de apriete: 4,6 Nm.
Tornillo de cabeza hexagonal:
M3x8 12.9 Lafre 2C2B/FC6.9 (4
uds.).
Par de apriete: 0,8 Nm
xx2000001966
Nota
Bridas para cables
xx2000001965
Continúa en la página siguiente
405
