5 Reparación
5.5.2 Sustitución del dispositivo de giro
Continuación
6
7
8
Conexión del cableado entre el brazo inferior y el dispositivo de giro
1
Continúa en la página siguiente
540

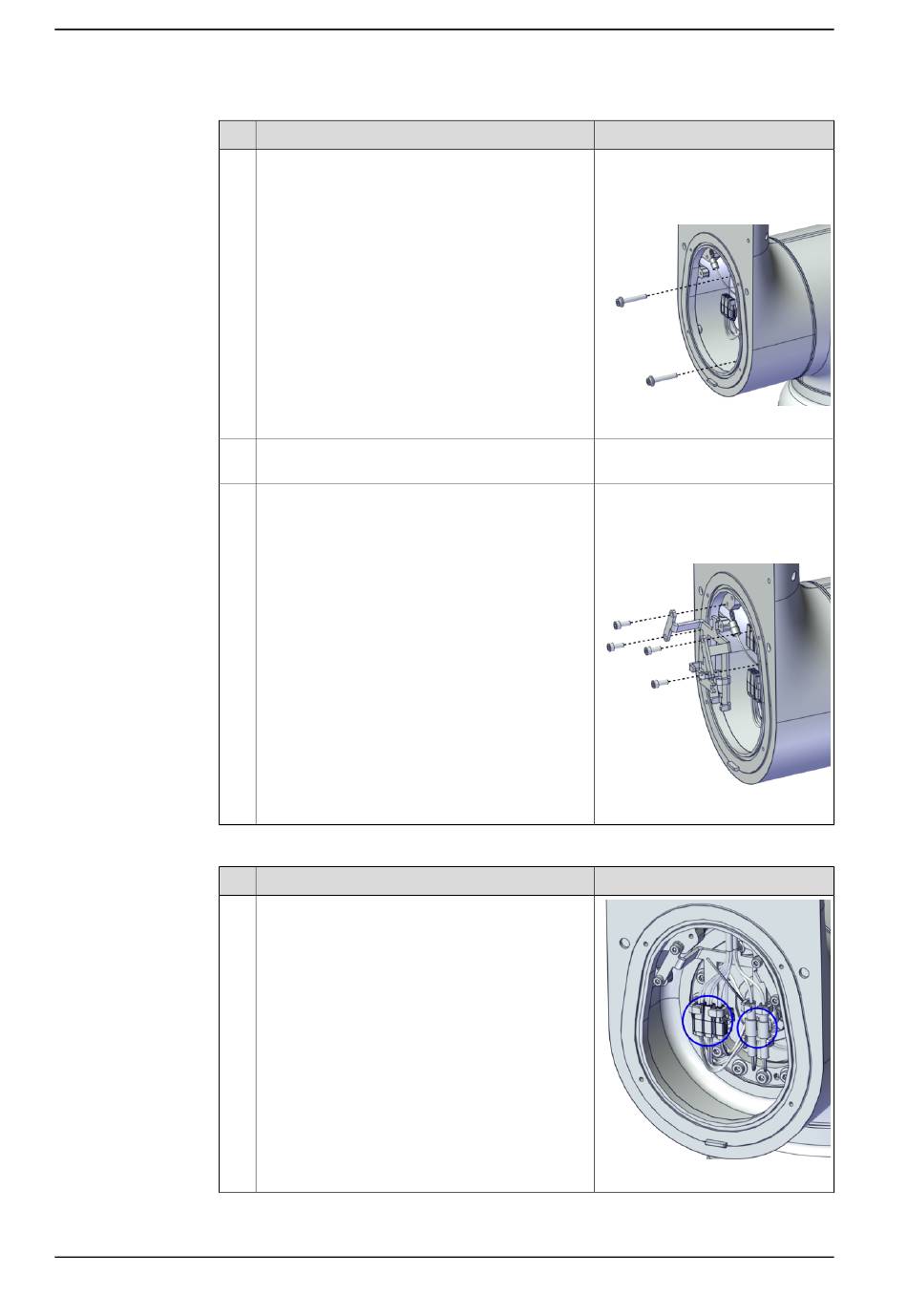

Acción
Retire los pasadores de guía y fije los dos tornillos
restantes.
Aplique el par de apriete a todos los tornillos en
cruz.
Vuelva a colocar la abrazadera de cables con
cuatro tornillos.
Acción
Conecte los conectores entre sí y encájelos en
los soportes de cables.
© Copyright 20212022 ABB. Reservados todos los derechos.
Nota
Tornillo de brida de cabeza hexago-
nal: M4x25 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (16
uds.)
xx2000001951
Par de apriete: 4,6 Nm.
Tornillo de cabeza hexagonal:
M3x8 12.9 Lafre 2C2B/FC6.9 (4
uds.).
Par de apriete: 0,8 Nm
xx2000001939
Nota
xx2000001938
