4.5.1 Sustituir el brazo superior
Continuación
3
4
5
6
7
8
Continúa en la página siguiente
276

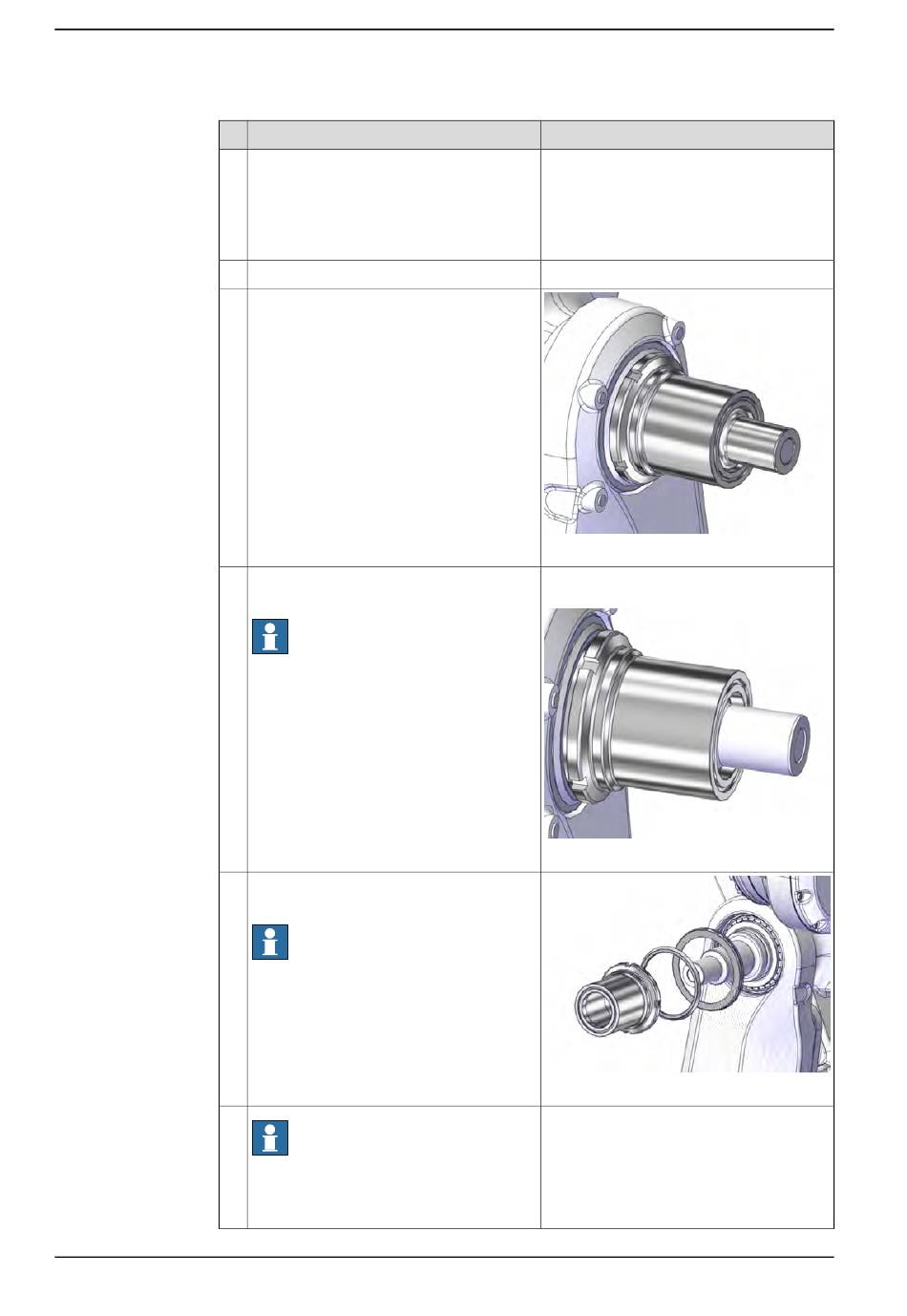

Acción
Libere los frenos del eje 2 para permitir que
el brazo inferior se coloque en posición
conforme a la fuerza de elevación aplicada
desde la grúa puente. Esto elimina cual-
quier esfuerzo en los ejes del brazo supe-
rior.
Retire la liberación de frenos de R2.MP2.
Elimine la grasa y cualquier otra suciedad
de los extremos del eje 2 y el eje 3 y alre-
dedor de las tuercas KM de ambos lados.
Utilice un Tuerca KM de manguito para li-
berar el par de una de las tuercas KM.
Nota
No retire la tuerca KM en este momento.
Limítese a eliminar el par.
Utilice el Tuerca KM de manguito, abra y
retire la tuerca KM del otro lado.
Nota
Asegúrese de no perder la junta gamma ni
el anillo de retén.
Nota
Continúe con la retirada del mismo lado
hasta retirar completamente el eje. ¡Deje
el otro eje montado por ahora!
© Copyright 2015-2018 ABB. Reservados todos los derechos.
Nota
xx1500002725
Tuerca KM de manguito D=152 L=220:
3HAC038174-067
xx1500002726
xx1500002727
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
