Montaje de accesorios de elevación en la unidad del eje 6
1
2
3
4

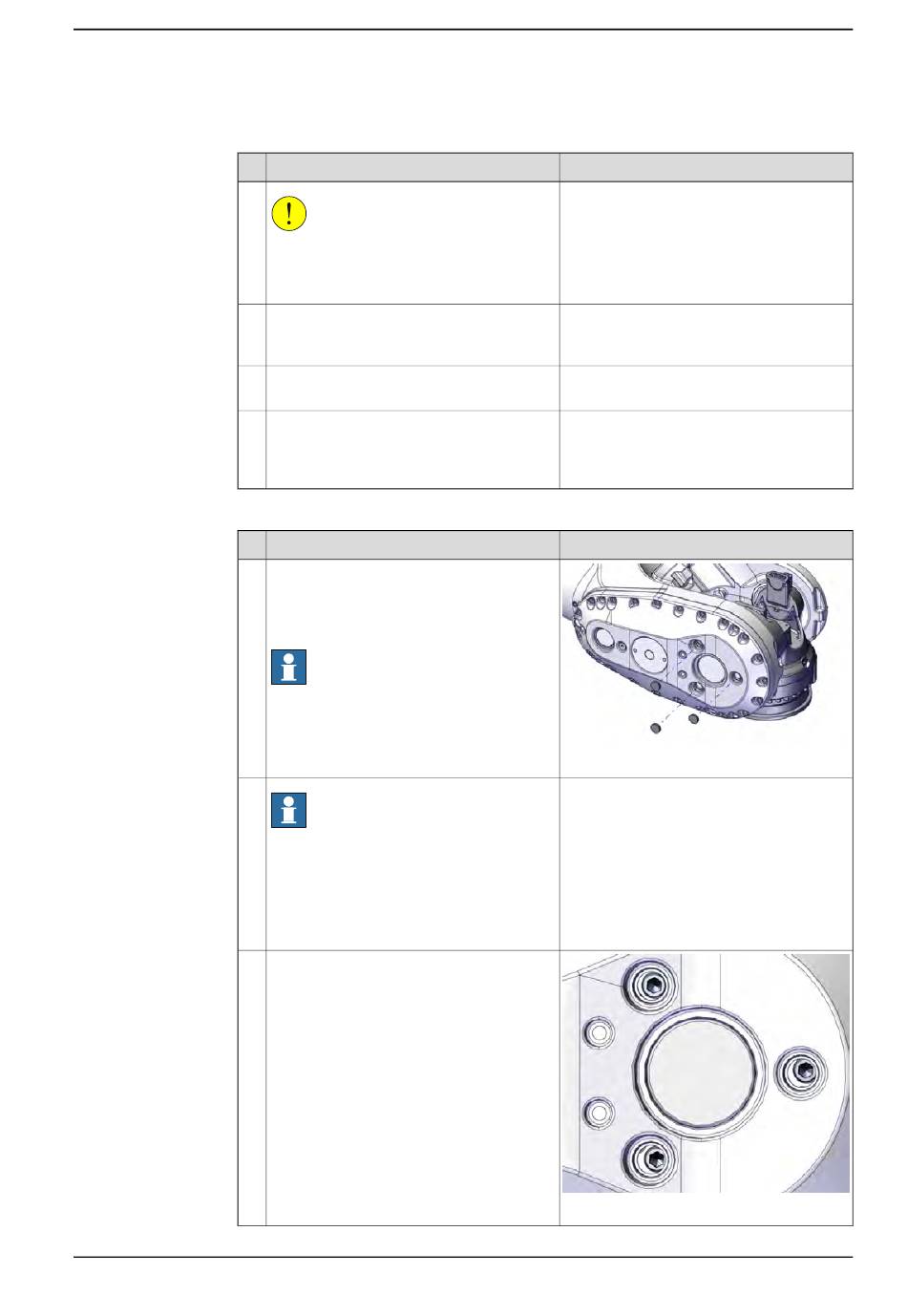

Desatornillado del lateral de la caja reductora del eje 5
1
2
3
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
Acción
¡CUIDADO!
La unidad del eje 6 pesa 165 kg. Todos los
accesorios de elevación deben tener una
capacidad adecuada.
Conecte argollas de elevación orientables
en orificios opuestos de la brida giratoria
con el eje 5 +90°.
Coloque una eslinga redonda en la unidad
del eje 6 y en una grúa puente (o similar).
Estire los accesorios de elevación para
sostener así el peso de la unidad del eje
6, con el eje 5 todavía en la posición de
+90°.
Acción
Retire las tres cubiertas VK pequeñas de
la cubierta de la caja reductora del eje 5.
Sustituya siempre las cubiertas VK por
cubiertas nuevas.
Nota
No retire ninguna otra cubierta VK.
Nota
Antes de retirar los tornillos de fijación del
lateral del eje 5, planee de antemano en
qué orden se deben retirar los tornillos.
Una vez retirados los tres últimos de los
21 tornillos, la brida giratoria de la unidad
del eje 6 debe estar orientada hacia arriba.
Gire lentamente la unidad del eje 6 hacia
arriba hasta que sea posible retirar los tres
primeros tornillos (de 21).
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4 Reparación
4.5.3 Sustitución de la unidad del eje 6
Nota
Argollas de elevación M12 orientables
Eslinga redonda 1 m: Capacidad de eleva-
ción: 1 000 kg
Nota
xx1600000194
xx1600000195
Continúa en la página siguiente
Continuación
