Montaje del engranaje Z3 - Paso 1
1
2
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F

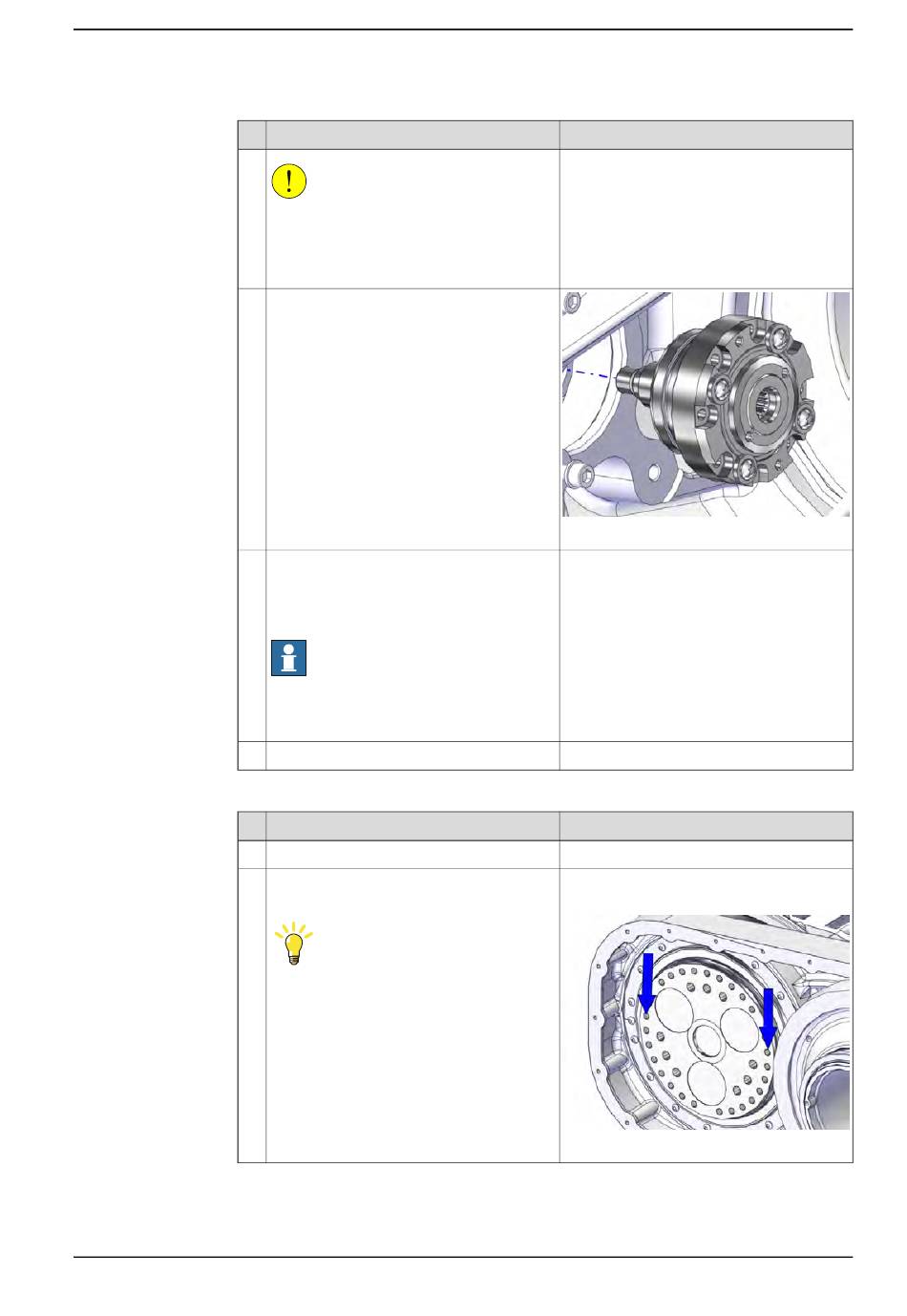

4.8.5 Sustitución de la caja reductora principal del eje 4
Acción
¡CUIDADO!
Siempre que separe o junte el piñón del
cubo y una caja reductora, puede dañar
los engranajes si aplica una fuerza excesi-
va.
Monte el cubo.
Retire los dos tornillos M6x110 y monte los
tornillos de fijación del cubo.
Aplique fijador de roscas (Loctite 243) en
los tornillos.
Nota
El número de tornillos de fijación varía en
función de la caja reductora.
Fije el cubo.
Acción
Limpie las superficies de contacto.
Monte pasadores de guía en orificios
opuestos.
Recomendación
Aplique un poco de grasa a los pasadores
de guía para un mejor ajuste.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4 Reparación
Nota
xx1500002326
Tornillos de fijación: M6x30 12,9.
Loctite 243
Cantidad:
• Eje 1 = 6 uds.
• Eje 2 = 8 uds.
• Eje 3 = 8 uds.
• Eje 4 = 4 uds.
• Eje 5 = 6 uds.
• Eje 6 = 4 uds.
Par de apriete: 14 Nm.
Nota
Pasadores de guía: 3HAC13056-2 M12x150
Pasadores de guía: 3HAC13056-3 M12x200
xx1500003076
Continúa en la página siguiente
Continuación
