4 Reparación
4.8.5 Sustitución de la caja reductora principal del eje 4
Continuación
6

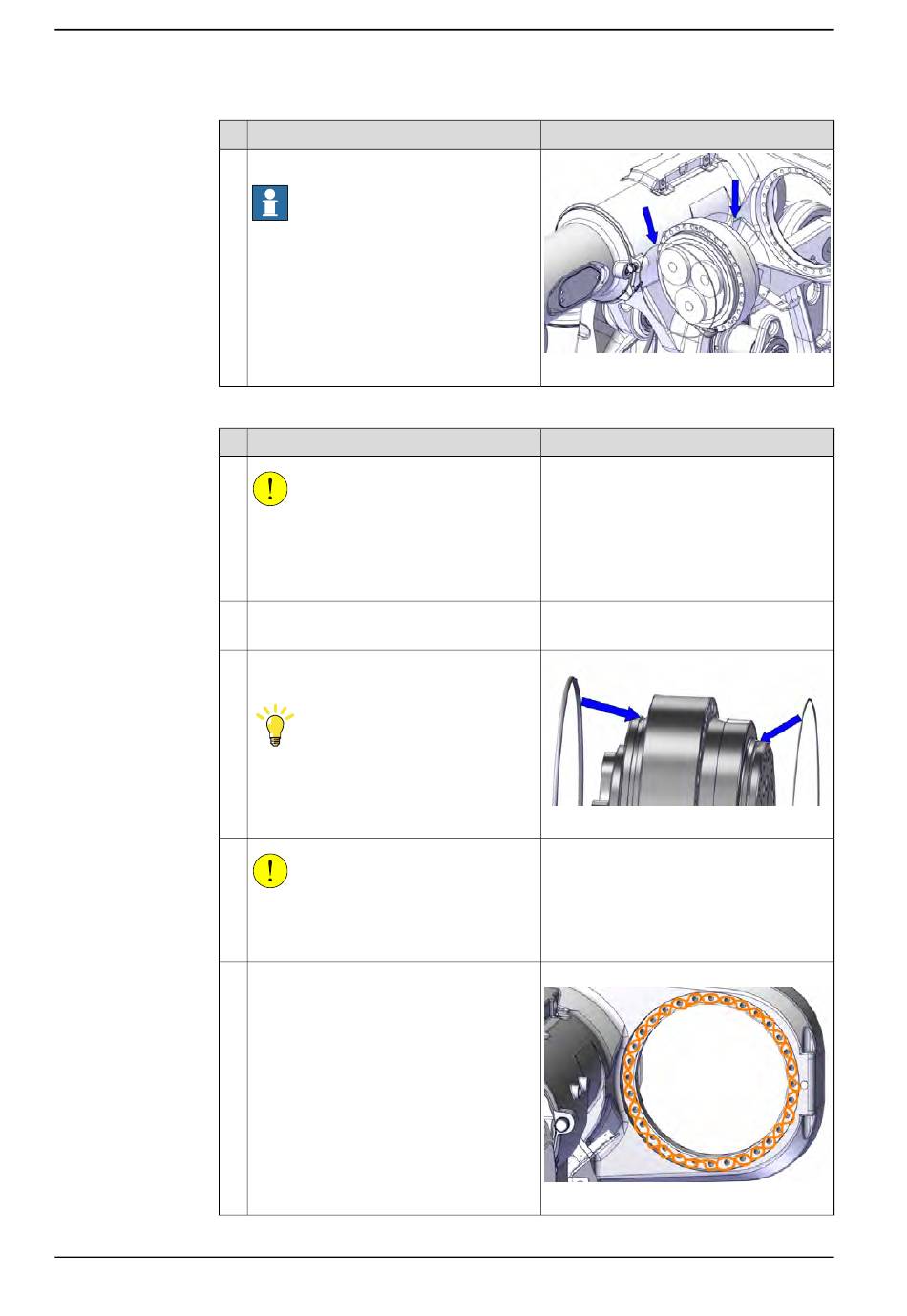

Montaje de la caja reductora principal del eje 4
1
2
3
4
5
Continúa en la página siguiente
788
Acción
Inspeccione las juntas tóricas.
Nota
Sustituya en caso de daños.
Acción
¡CUIDADO!
La caja reductora principal del eje 4 pesa
56 kg.
Todos los accesorios elevadores utilizados
deben tener una capacidad adecuada.
Conecte los accesorios de elevación a la
caja reductora.
Encaje las juntas tóricas en sus acanaladu-
ras.
Recomendación
Aplique un poco de grasa a la junta tórica
para un mejor ajuste.
¡CUIDADO!
Siempre que separe o junte un motor y una
caja reductora, puede dañar los engranajes
si aplica una fuerza excesiva.
Aplique sellante de bridas.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
Nota
xx1500002999
Nota
Accesorio de elevación:
Eslinga redonda 2 m: Eslinga redonda 2 m
xx1500003000
Loctite 574
xx1600000073
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
