Manual del producto - IRB 8700
3HAC052853-005 Revisión: F

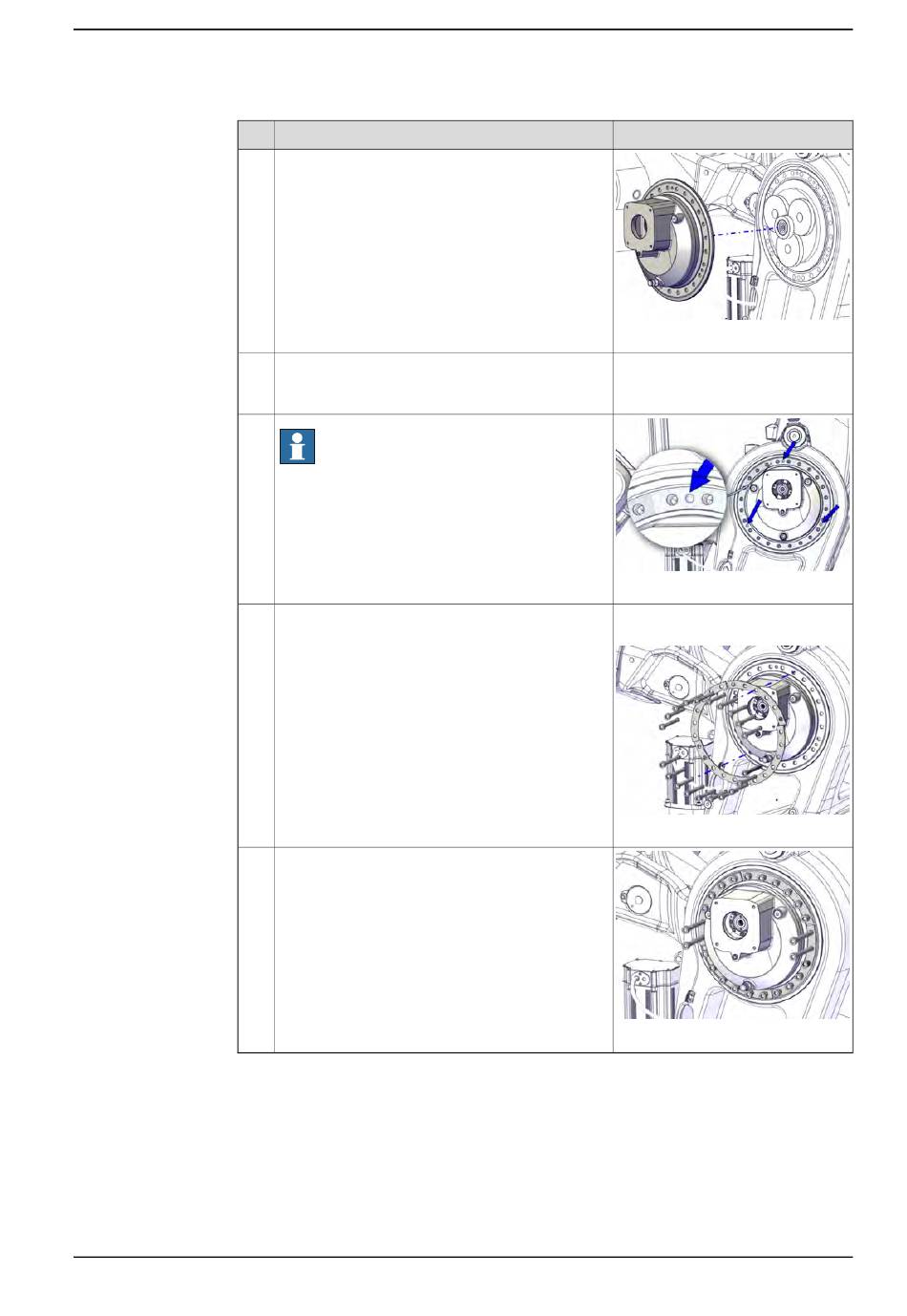

Acción
Eleve la brida del motor para colocarla sobre los
pasadores de guía.
Asegúrese de que las juntas tóricas se encuentren
colocadas en su posición y deslice la brida del
motor hasta su posición.
Nota
Al montar las arandelas de seis orificios, asegúre-
se de que queden cubiertos los tres orificios de
la caja reductora. ¡Consulte la figura!
Monte 20 de los 24 tornillos de fijación con las
cuatro arandelas de seis orificios.
Retire los pasadores de guía y coloque los torni-
llos restantes.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
4.8.4 Sustitución de la caja reductora del eje 3
Nota
xx1500002314
xx1600000068
Tornillos de fijación: M16x130 12.9
Gleitmo 603
xx1500002355
xx1500002356
Continúa en la página siguiente
4 Reparación
Continuación
761
