4 Reparación
4.8.2 Sustitución de la caja reductora del eje 1
Continuación

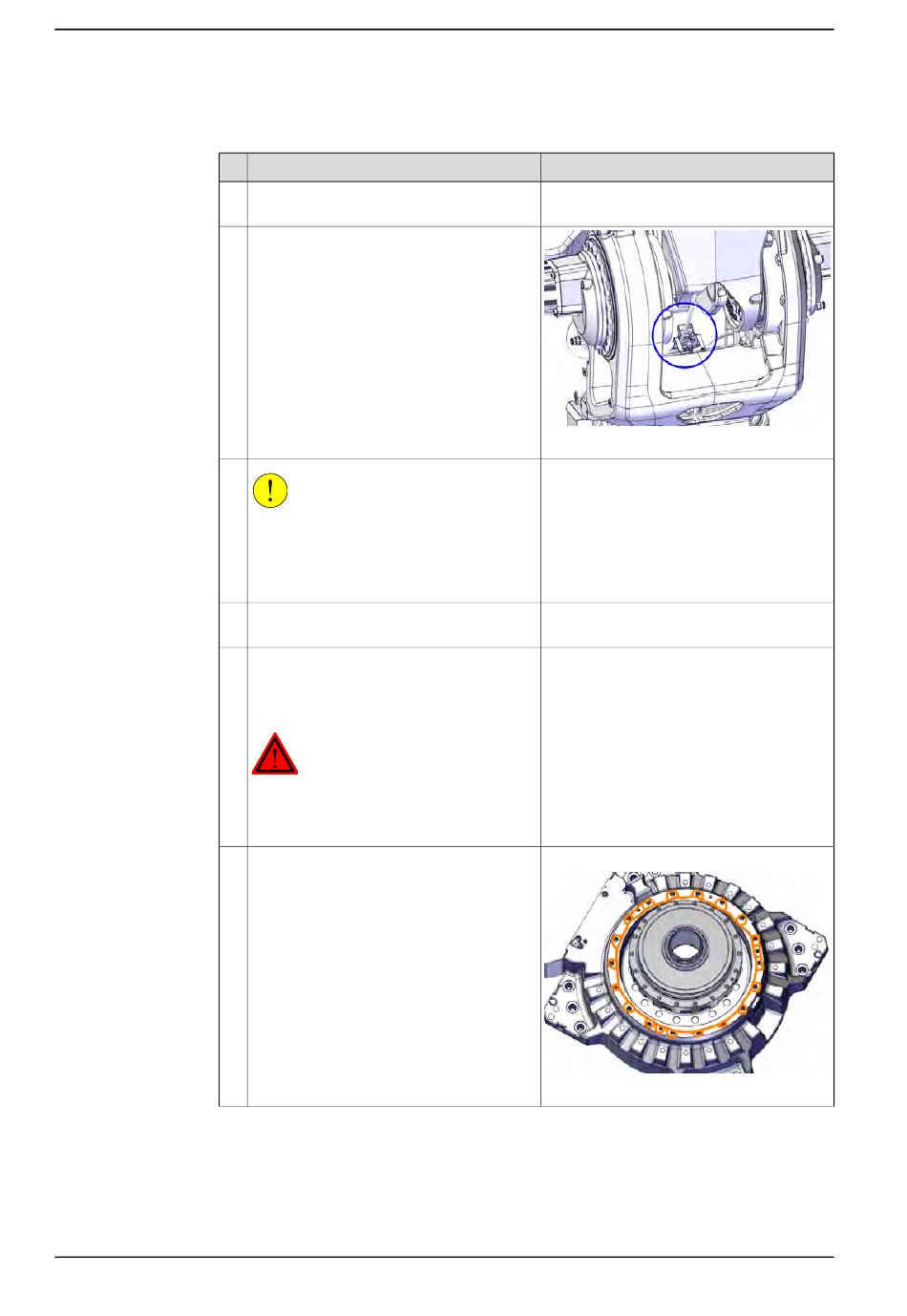

Elevación del sistema de brazos completo sobre la base y la caja reductora del eje 1
1
2
3
4
5
6
Continúa en la página siguiente
672
Acción
Monte dos pasadores de guía en orificios
roscados opuestos de la caja reductora.
Afloje la abrazadera de cables del bastidor
para dar espacio al pasador de guía de la
caja reductora durante el montaje del siste-
ma de brazo.
¡CUIDADO!
El sistema de brazos completo pesa 4 300
kg.
Todos los accesorios elevadores utilizados
deben tener una capacidad adecuada.
Eleve con cuidado el sistema de brazos
completo.
Limpie las superficies de contacto entre
las partes de la base, incluidos la caja re-
ductora, el rodamiento de rodillos cruzados
y el bastidor.
PELIGRO
Introduzca solo una mano por debajo de
la caja reductora en suspensión durante la
limpieza.
Aplique sellante de bridas (Loctite 574) a
la superficie de sellado del rodamiento de
rodillos cruzados de la base.
© Copyright 2015-2018 ABB. Reservados todos los derechos.
Nota
Pasadores de guía: M16x300
xx1700000934
Sellante de bridas: Loctite 574
xx1600000045
Manual del producto - IRB 8700
3HAC052853-005 Revisión: F
