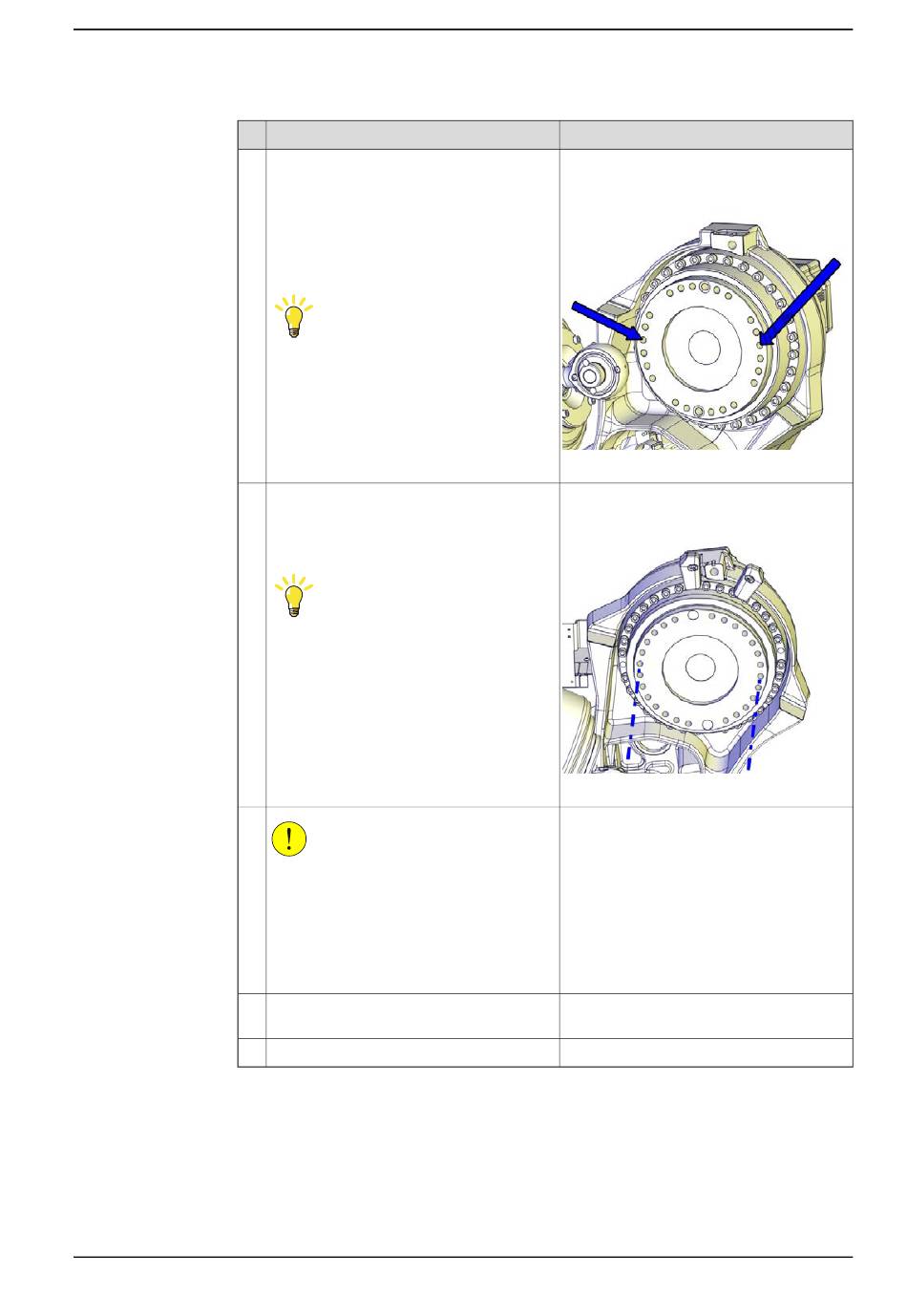

Manual del producto - IRB 6700
3HAC044266-005 Revisión: N
Acción
Válido para las variantes: IRB 6700 -
235/2.65, IRB 6700 - 205/2.80, IRB 6700 -
175/3.05, IRB 6700 - 150/3.20.
Válido para las variantes: IRB 6700 -
200/2.60, IRB 6700 - 155/2.85.
Monte dos pasadores de guía en la caja
reductora del eje 2.
Recomendación
Lubrique los pasadores de guía con un
poco de grasa para que el brazo inferior se
deslice con más facilidad.
Válido para las variantes: IRB 6700 -
300/2.70, IRB 6700 - 245/3.00.
Monte dos pasadores de guía en la caja
reductora del eje 2.
Recomendación
Lubrique los pasadores de guía con un
poco de grasa para que el brazo inferior se
deslice con más facilidad.
¡CUIDADO!
El brazo inferior pesa .
145 kg (IRB 6700 - 235/2,65, - 205/2,80, -
175/3,05, - 150/3,20, - 200/2,60, - 155/2,85)
160 kg (IRB 6700 - 300/2,70, - 245/3,00)
Todos los accesorios elevadores utilizados
deben tener una capacidad adecuada.
Conecte el accesorio de elevación al brazo
inferior.
Limpie todas las superficies de contacto.
© Copyright 2013 - 2018 ABB. Reservados todos los derechos.
4 Reparación
4.5.5 Sustitución del brazo inferior
Nota
Pasador de guía, M16x150: 3HAC13120-2
Utilice siempre los pasadores de guía por
pares.
xx1700000055
Pasador de guía, M16x150: 3HAC13120-2
Utilice siempre los pasadores de guía por
pares.
xx1400002189
Continúa en la página siguiente
Continuación
419
